📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Patologia sternului, inclusiv suspiciunea de fractură și procesele inflamatorii

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Torace & Pulmon
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

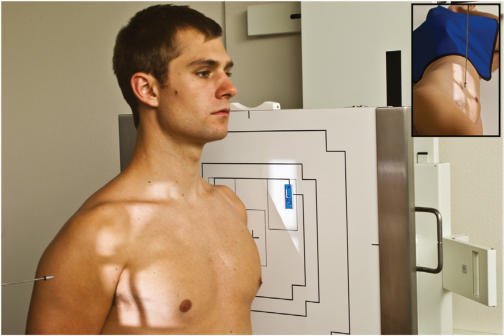

    • Poziție Pacient: Pacient: Ortostatism (preferat) sau decubit lateral (vezi; Regiune anatomică: Poziționarea pacientului în ortostatism sau în poziție șezândă, în incidență de profil adevărat, cu planul mediosagital (MSP) paralel cu receptorul de imagine (RI), iar umerii și brațele retrase posterior. (Fig. 10.23). Se plasează partea superioară a receptorului de imagine la 1½ țoli (4 cm) deasupra incizurii jugulare (manubriului sternal). Se aliniază axa longitudinală a sternului cu raza centrală și cu linia mediană a grilei sau a mesei/stativului vertical Bucky. Se asigură incidența de profil adevărat, fără rotație anatomică: claviculele echidistante față de linia apofizelor spinoase.
    • Punct de Centrare Fascicul: Este perpendicular pe receptorul de imagine și orientat către centrul sternului (la jumătatea distanței dintre incizura jugulară (manubriul sternal) și apendicele xifoid). Pentru situații de traumatism acut / regim de urgență, consultați secțiunea Adaptare.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii, în inspir.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculCâmp de colimare lung și îngust, la nivelul regiunii sternului
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Sternul în întregime, cu suprapunere minimă a țesuturilor moi (Fig. 10.25 și 10.26). Poziție:
    • Poziție corectă a pacientului, cu absența rotației anatomice: claviculele echidistante față de linia apofizelor spinoase evidențiază următoarele:
    • Sternul în întregime, fără suprapunerea coastelor (grilajului costal).
    • Porțiunea inferioară a sternului nu este obturată de sânii pacientei.
    • Colimare la aria de interes diagnostic. Expunere:
    • Expunere și contrast optimizate la receptorul de imagine pentru vizualizarea întregului stern.
    • Fără mișcare, indicată prin marginile osoase nete. Fig. 10.23 profil — Ortostatism. Imagine inserată, decubit lateral. Fig. 10.24 fascicul orizontal de profil. L Fig. 10.25 profilul sternului. L apendice xifoid corp unghi sternal manubriu sternal Fig. 10.26 profilul sternului.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Dacă pacientul este poziționat în decubit (Fig. 10.24), acesta este plasat pe o parte, cu brațele ridicate deasupra capului și cu umerii menținuți posterior. Un burete de susținere poate fi plasat sub toracele inferior pentru a poziționa sternul orizontal și paralel cu receptorul de imagine. Sânii mari, pendulanți, ai pacientelor pot fi trași lateral și menținuți în poziție cu un bandaj lat, dacă este necesar. O imagine laterală adaptată poate fi obținută utilizând un fascicul orizontal de raze X, cu pacientul în decubit dorsal, dacă starea pacientului impune această modificare (Fig. 10.24). AEC nu este recomandat 24 (30) (35) Stern de rutină RAO lateral

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
