Rx cord, siluetă cardiovasculară și torace (câmpuri pulmonare) antero-posterior (AP)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 369

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 369
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Ca regulă generală, radiografia în salon trebuie efectuată numai atunci când pacientul nu poate fi transportat în serviciul de radiologie și când intervenția medicală depinde de un diagnostic confirmat radiografic. Antero-posterior (AP)

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Torace & Pulmon
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

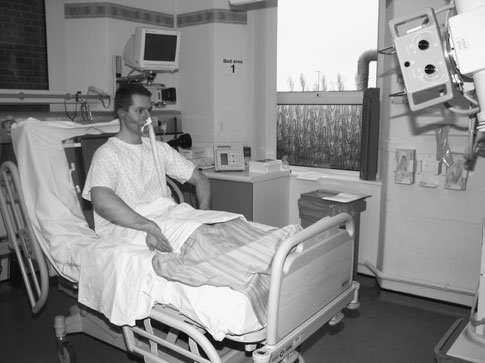

      • Dacă este posibil, radiografia trebuie efectuată cu pacientul șezând, cu trunchiul vertical și fața spre tubul de raze X. Caseta este sprijinită de spate, folosind perne sau un suport mare din spumă, în formă de pană, cu marginea sa superioară deasupra câmpurilor pulmonare.
      • Dacă acest lucru nu este posibil, pacientul poate fi poziționat în decubit dorsal. Poziția semișezândă nu este preferată, deoarece gradul de înclinare nu este reproductibil într-o serie de imagini.
      • Planul mediosagital este ajustat perpendicular pe casetă și pe linia mediană a acesteia.
      • Rotația pacientului este prevenită prin utilizarea suporturilor din spumă. Rotația produce diverse artefacte (consultați p. 205) și trebuie evitată sau redusă la minimum. Dacă este posibil, brațele sunt rotite medial, cu umerii aduși înainte pentru a scoate scapulele din câmpurile pulmonare.
    • Punct de Centrare Fascicul:
      • Presupunând că pacientul poate sta șezând cu trunchiul complet vertical, raza centrală este orientată inițial perpendicular pe casetă și spre unghiul sternal.
      • Raza centrală este apoi înclinată până când coincide cu mijlocul filmului radiologic, evitând astfel expunerea inutilă a ochilor.
      • Utilizarea unei raze centrale orizontale este însă esențială pentru a evidenția lichidul, de exemplu revărsatul pleural (pleurezia), sau orice aer de sub cupolele diafragmatice. Dacă pacientul poate sta șezând cu trunchiul vertical, orientați raza centrală perpendicular pe mijlocul casetei. Totuși, pe radiografia rezultată, claviculele se vor proiecta deasupra vârfurilor pulmonare (apexurilor).
      • Dacă pacientul nu poate sta șezând cu trunchiul vertical, nivelurile hidroaerice sunt evidențiate cu o rază orizontală, cu pacientul culcat în pozițiile descrise pe pagina alăturată, p. 355.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Vizualizarea clară a întregii arii anatomice (cord și siluetă cardiovasculară și torace (câmpuri pulmonare)).
    • Absența artefactelor de mișcare; trabeculație osoasă și contururi nete.
    • Densitate optică și contrast adecvate pentru diferențierea țesuturilor moi de structurile osoase.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

  • Dacă este posibil, se utilizează un aparat mobil de putere mare, pentru a permite o distanță focar–film radiologic (FFD) de 180 cm, cu pacientul poziționat în ortostatism.

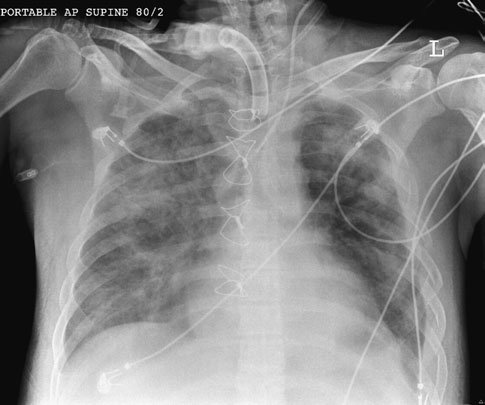

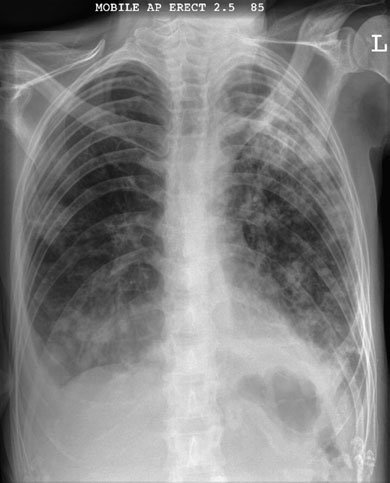

  • Pentru imaginile în decubit dorsal, FFD poate fi limitată de înălțimea patului și de limitele de înălțime ale coloanei tubului de raze X. FFD trebuie să fie mai mare de 120 cm; altfel, mărirea imaginii va crește disproporționat. 354 Radiografie antero-posterioară (AP) în ortostatism care evidențiază condensare bilaterală cu revărsat pleural (pleurezie) drept (în acest caz, din cauza tuberculozei). Radiografie antero-posterioară (AP) în decubit dorsal care evidențiază edem pulmonar extins și hemoragie după traumatism, cu suspiciune de fracturi costale multiple pe partea stângă. Firele sternale indică intervenție chirurgicală cardiacă anterioară. Observați cateterul venos central jugular stâng și traheostomia. Nu este posibilă excluderea revărsatului pleural (pleureziei) sau a pneumotoraxului pe imaginea antero-posterioară (AP) în decubit dorsal.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
