Rx radiografie mobilă — AP sau incidență postero-anterioară (PA) c — incidență în decubit lateral drept sau stâng (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
2. Poziționare & Centrare Fascicul
- Poziție Pacient: Se așază pacientul în decubit lateral. Se flectează genunchii pacientului pentru stabilizare, dacă este posibil. Se plasează un suport ferm sub pacient pentru a ridica trunchiul cu 2 la 3 țoli (5 la 7.6 cm) și pentru a împiedica pacientul să se afunde în saltea. Se ridică ambele brațe ale pacientului în sus și departe de regiunea toracelui, de preferat deasupra capului. Brațul așezat pe partea pacientului poate imita o regiune de aer liber. Se asigură că pacientul nu se poate rostogoli din pat.; Se poziționează pacientul pentru incidență anteroposterioară (AP) ori de câte ori este posibil. Este mult mai ușor să se poziționeze un pacient bolnav (în special brațele) pentru AP. Se ajustează pacientul pentru a asigura incidența de profil (lateral). Planul coronal care trece prin umeri și șolduri trebuie să fie vertical. Se plasează receptorul de imagine în spatele pacientului și sub suport, astfel încât marginea inferioară a toracelui să fie vizibilă. Se ajustează grila astfel încât să se extindă aproximativ 2 țoli (5 cm) deasupra umerilor. Pentru a evita deformarea, receptorul de imagine trebuie să fie sprijinit în poziție și să nu fie înclinat spre pacient sau sprijinit de acesta (Fig. 20.12). Se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: Orizontală și perpendiculară pe centrul receptorului de imagine, intrând în pacient la nivelul de 3 țoli (7.6 cm) sub incizura jugulară (furculița sternală) pentru AP și T7 pentru PA.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Inspiră, dacă nu se solicită altfel.
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se reglează colimatorul la 14 × 17 inchi (35 × 43 cm). Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Conform reperelor anatomice standard din tratat
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie
Această incidență evidențiază anatomia toracelui, inclusiv întregul câmp pulmonar și orice aer sau niveluri hidroaerice care pot fi prezente (Fig. 20.13).
colimare
• Se reglează colimatorul la 14 × 17 inchi (35 × 43 cm).
raza centrală
• Orizontală și perpendiculară pe centrul receptorului de imagine, intrând în pacient la nivelul de 3 țoli (7.6 cm) sub incizura jugulară (furculița sternală) pentru AP și T7 pentru PA.
part_pos

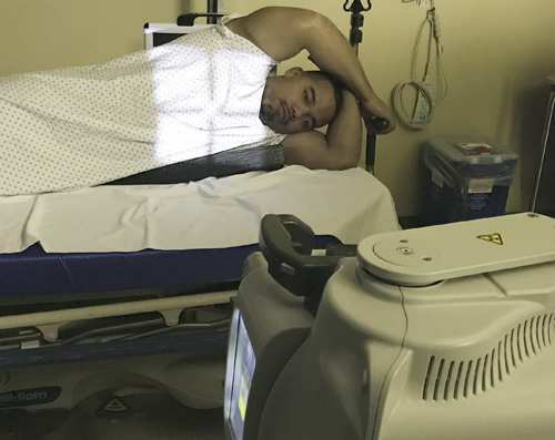

• Se poziționează pacientul pentru incidența AP ori de câte ori este posibil. Este mult mai ușor să se poziționeze un pacient bolnav (în special brațele) pentru AP. • Se ajustează pacientul pentru a asigura poziția de profil (lateral). Planul coronal care trece prin umeri și șolduri trebuie să fie vertical. • Se plasează receptorul de imagine în spatele pacientului și sub suport, astfel încât marginea inferioară a toracelui să fie vizibilă. • Se ajustează grila astfel încât să se extindă aproximativ 2 țoli (5 cm) deasupra umerilor. Pentru a evita deformarea, receptorul de imagine trebuie să fie sprijinit în poziție și să nu fie înclinat spre pacient sau sprijinit de acesta (Fig. 20.12). • Se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Se așază pacientul în decubit lateral. • Se flectează genunchii pacientului pentru stabilizare, dacă este posibil. • Se plasează un suport ferm sub pacient pentru a ridica trunchiul cu 2 la 3 țoli (5 la 7.6 cm) și pentru a împiedica pacientul să se afunde în saltea. • Se ridică ambele brațe ale pacientului în sus și departe de regiunea toracelui, de preferat deasupra capului. Brațul așezat pe partea pacientului poate imita o regiune de aer liber. • Se asigură că pacientul nu se poate rostogoli din pat.
respirație
Inspiră, dacă nu se solicită altfel.
tehnică
Receptorul de imagine trebuie să aibă dimensiunile de 14 × 17 inchi (35 × 43 cm), cu grila orientată longitudinal.
