Rx umăr (NONtraumatism acut) — incidență AXIALĂ INFEROSUPERIOARĂ (MODIFICAREA CLEMENTS5)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 206

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 206
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Afecțiuni degenerative, inclusiv osteoporoză și artroză/modificări degenerative articulare
    • Defect Hill-Sachs cu rotație exagerată a membrului afectat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.05 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

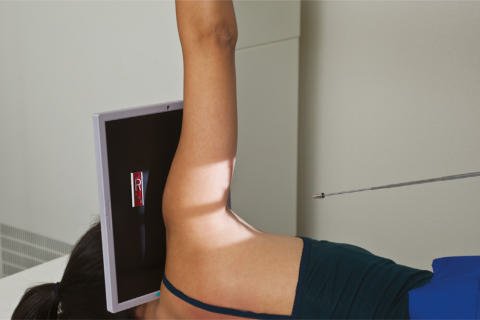

    • Poziție Pacient: Pacient: Se plasează pacientul în decubit lateral, cu brațul afectat în sus.; Regiune anatomică: Se abduce brațul la 90° față de corp, dacă este posibil (Fig. 5.50A).

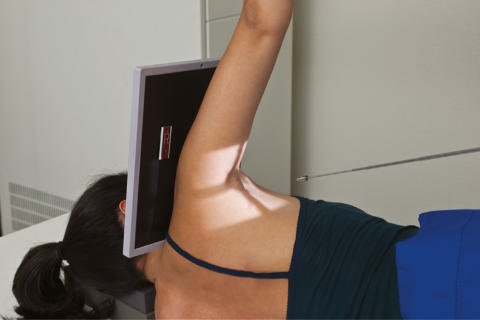

    • Punct de Centrare Fascicul: Raza centrală orizontală directă (RC) perpendiculară pe receptorul de imagine. Dacă pacientul nu poate abduce brațul la 90°, se angulează tubul cu 5° la 15° spre axilă (Fig. 5.50B).
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii. B Fig. 5.50 (A) Incidență axială inferosuperioară. (B) Incidență alternativă, angulație medială de 5° la 15°.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculDimensiunea câmpului: Se colimează strâns la aria de interes diagnostic.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Incidența de profil a humerusului proximal în relație cu cavitatea scapulohumerală este vizualizată. Poziție:
    • brațul este în abducție la aproximativ 90° față de corp.
    • Relația dintre capul humeral și cavitatea glenoidă trebuie să fie evidentă (Fig. 5.51).
    • Dimensiunea câmpului de colimare până la aria de interes diagnostic. Expunere:
    • Expunerea și contrastul optime ale receptorului de imagine, fără mișcare, evidențiază clar contururile osoase și traveele trabeculare fine, fără artefacte de mișcare, precum și anatomia relevantă a părților moi.
    • Marginile osoase ale acromionului și claviculei distale sunt vizibile prin capul humeral. Umăr (nontraumatism acut) — SPECIAL
    • Axială inferosuperioară (modificarea Clements) R Fig. 5.51 Incidență axială inferosuperioară (modificarea Clements). (după Frank ED, Long BW, Smith BJ: Merrill’s atlas de poziționare și proceduri radiografice, ed. 11, St Louis, 2007, Mosby.)
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
