Rx PROFIL LATERAL ÎN Y SCAPULAR PA OBLICĂ (UMĂR (TRAUMATISM ACUT/REGIM DE URGENȚĂ))

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 214

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 214
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Fractură sau luxație/subluxație articulară suspectată a humerusului proximal și omoplatului (scapulei)
    • Capul humeral este evidențiat inferior față de procesul coracoid în luxația/subluxația articulară anterioară; pentru luxația/subluxația articulară posterioară, mai puțin frecventă, capul humeral este evidențiat inferior față de acromion

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.05 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Pacient: Efectuați radiografia cu pacientul în ortostatism sau în decubit. (Poziția în ortostatism este de obicei mai confortabilă pentru pacient.); Regiune anatomică: Rotiți în incidență oblică anterioară, ca pentru profilul omoplatului (scapulei), cu pacientul orientat către receptorul de imagine. Palpați unghiul superior al omoplatului (scapulei) și articulația acromioclaviculară. Rotiți pacientul până când linia imaginară dintre aceste două puncte este perpendiculară pe receptorul de imagine. Din cauza diferențelor dintre pacienți, gradul de oblicitate a corpului poate varia de la 45° la 60° (Fig. 5.77). Centrați articulația scapulohumerală pe raza centrală și pe centrul receptorului de imagine. Abduceți ușor brațul, dacă este posibil, pentru a nu suprapune humerusul proximal peste coaste (grilaj costal); nu încercați să rotiți brațul.
    • Punct de Centrare Fascicul: Perpendicular pe receptorul de imagine, orientat către articulația scapulohumerală (2 țoli [5 cm] sub articulațiile acromioclaviculare) (vezi NOTĂ)
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)70-85 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculDimensiunea câmpului. Colimați pe cele patru laturi la aria de interes diagnostic.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Incidență adevărată de profil a omoplatului (scapulei), humerusului proximal și articulației scapulohumerale. Poziție:
    • Corpul subțire al omoplatului (scapulei) trebuie să fie vizibil la extremitate, fără suprapunere costală (Fig. 5.78).
    • Procesele acromion și coracoid trebuie să apară ca brațe superioare aproape simetrice ale literei Y.
    • Capul humeral trebuie să apară suprapus peste baza literei Y dacă humerusul nu este luxat (Fig. 5.79). Fig. 5.80 prezintă luxația/subluxația articulară anterioară a humerusului proximal.
    • Dimensiunea câmpului de colimare până la aria de interes diagnostic. Expunere:

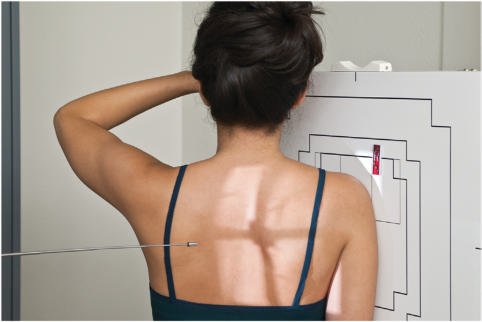

    • Expunerea și contrastul optime ale receptorului de imagine, fără mișcare, vizualizează clar marginile osoase și conturul corpului omoplatului (scapulei) prin humerusul proximal. Fig. 5.77 Incidență PA oblică (profil lateral în Y scapular), cu raza centrală perpendiculară. Humerus, unghi inferior, acromion, R, claviculă, proces coracoid, corpul omoplatului (scapulei), capul humerusului. Fig. 5.78 Incidență PA oblică (profil lateral în Y scapular). R. Fig. 5.79 Incidență PA oblică (profil lateral în Y scapular), fără luxație/subluxație articulară. R. Fig. 5.80 Incidență PA oblică (profil lateral în Y scapular), cu luxație/subluxație articulară anterioară.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Dacă este necesar, din cauza stării pacientului, această incidență PA oblică (profil lateral în Y scapular) poate fi efectuată în decubit, ca incidență AP oblică opusă, cu umărul lezat ridicat (vezi Omoplat (scapulă) lateral, decubit). Umăr (traumatism acut/regim de urgență): AP DE RUTINĂ (rotație neutră), profil transtoracic sau PA oblică (profil lateral în Y scapular)

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
