Rx cap radial — incidență de profil (lateral) — serie latero-medială cu patru poziționări, folosind radiografia computerizată; înlocuiți IR la fiecare expunere. (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
2. Poziționare & Centrare Fascicul

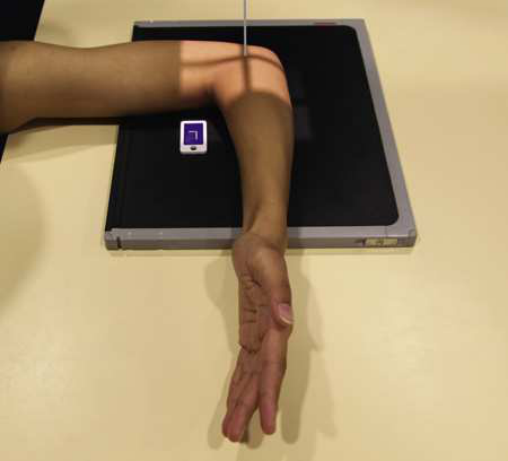

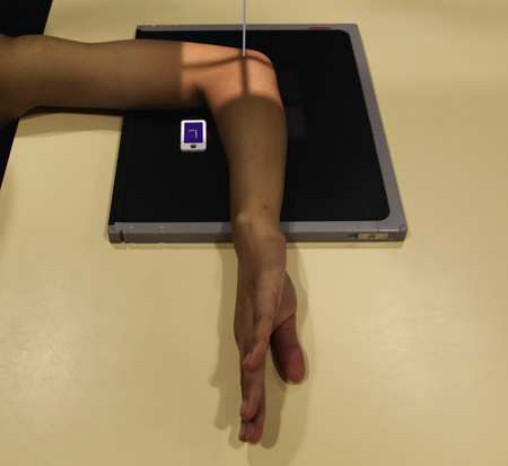

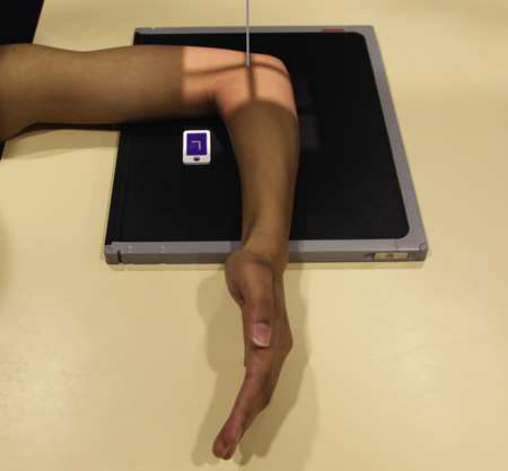

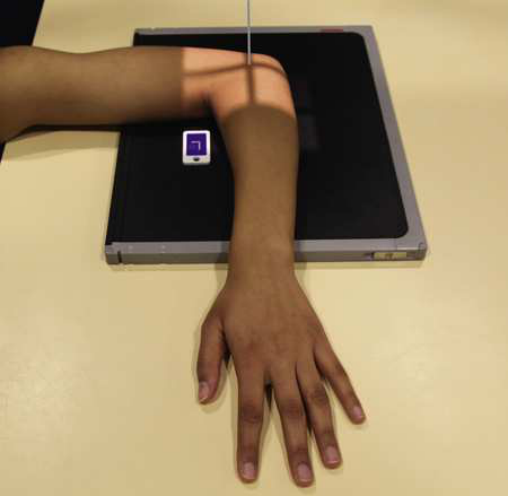

- Poziție Pacient: Așezați pacientul pe un scaun suficient de jos pentru a poziționa întregul braț în același plan orizontal.; Flectați cotul la 90 grade, centrați articulația la receptorul de imagine și poziționați articulația în incidență de profil (lateral). Efectuați prima expunere cu mâna în supinație cât mai mult posibil (Fig. 5.132). Efectuați a doua expunere cu mâna în incidență de profil (lateral) (adică cu suprafața policelui în sus) (Fig. 5.133). Efectuați a treia expunere cu mâna în pronație (Fig. 5.134). Efectuați a patra expunere cu mâna în rotație internă extremă (adică sprijinită pe suprafața policelui) (Fig. 5.135). Se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: Perpendicular pe articulația cotului
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la 3 țoli (8 cm) proximal și distal față de articulația cotului. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat în afara structurilor anatomice de interes

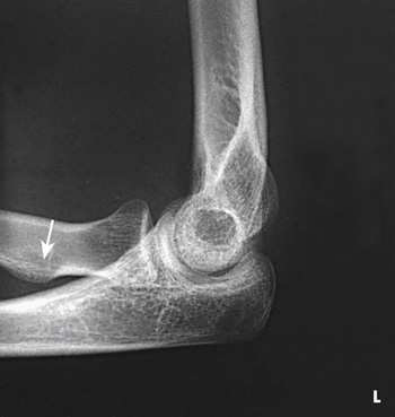

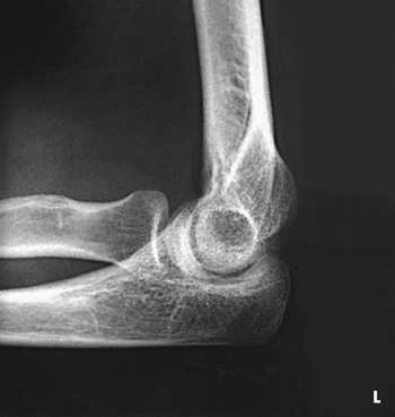

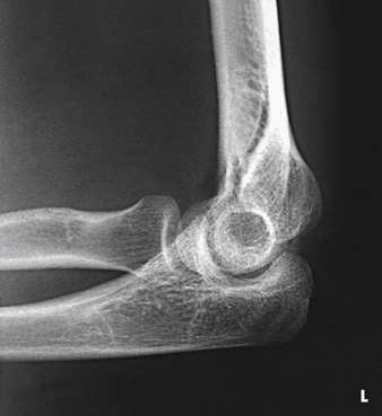

- Tuberozitatea radială bicipitală orientată anterior pentru prima și a doua imagine și posterior pentru a treia și a patra imagine (vezi Fig. 5.136 până la 5.139)
- Cot flectat la 90 grade

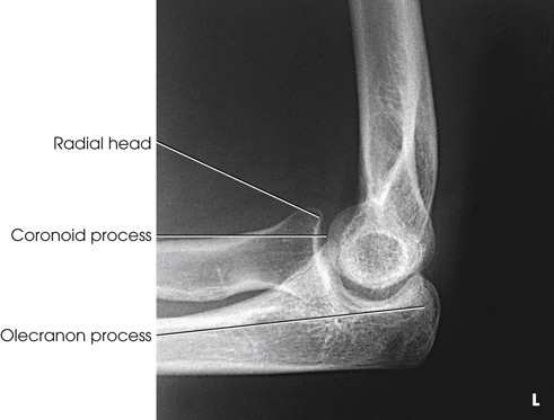

- Capul radial se suprapune parțial peste procesul coronoid, dar este vizibil în toate imaginile
- Detalii trabeculare osoase și țesuturile moi înconjurătoare
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie
Capul radial este proiectat cu grade variabile de rotație (Fig. 5.136 până la 5.139).
colimare
• Se ajustează câmpul de iradiere la 3 țoli (8 cm) proximal și distal față de articulația cotului. Se plasează markerul de lateralitate în câmpul colimat.
raza centrală
• Perpendicular pe articulația cotului
criterii
Criterii radiologice pentru calitatea imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes • Tuberozitatea radială bicipitală orientată anterior pentru prima și a doua imagine și posterior pentru a treia și a patra imagine (vezi Fig. 5.136 până la 5.139) • Cot flectat la 90 grade • Cap radial care se suprapune parțial peste procesul coronoid, dar este vizibil în toate imaginile • Detalii osoase trabeculare și țesuturile moi înconjurătoare
part_pos
• Flectați cotul la 90 grade, centrați articulația la receptorul de imagine și poziționați articulația în poziție de profil (lateral). • Efectuați prima expunere cu mâna în supinație cât mai mult posibil (Fig. 5.132). • Efectuați a doua expunere cu mâna în poziție de profil (lateral) (adică cu suprafața policelui în sus) (Fig. 5.133). • Efectuați a treia expunere cu mâna în pronație (Fig. 5.134). • Efectuați a patra expunere cu mâna în rotație internă extremă (adică sprijinită pe suprafața policelui) (Fig. 5.135). • Se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Așezați pacientul pe un scaun suficient de jos pentru a poziționa întregul braț în același plan orizontal.
tehnică
poziționat conform protocolului producătorului sau al departamentului pentru orientarea corectă a afișării anatomiei; placa pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
