Rx procesul olecranului — incidență PA axială (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
2. Poziționare & Centrare Fascicul

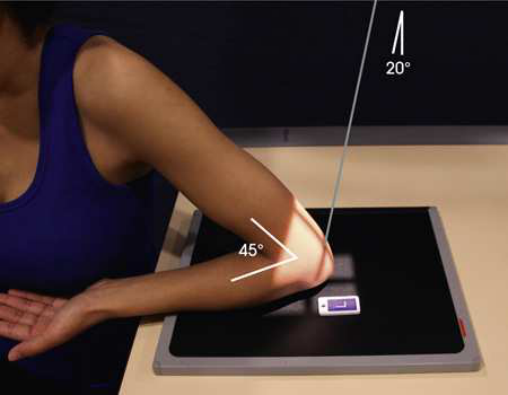

- Poziție Pacient: Așezați pacientul pe scaun la capătul mesei radiologice, suficient de sus pentru ca antebrațul să poată sta întins pe receptorul de imagine. Ajustați brațul la un unghi de 45 la 50 de grade față de poziția verticală și asigurați-vă că pacientul nu se înclină anterior sau posterior. Supinați mâna și instruiți pacientul să o imobilizeze cu mâna opusă. Punctul central se află la jumătatea distanței dintre epicondili și centrul receptorului de imagine. Efectuați ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: Perpendiculară pe olecran pentru a evidenția fața dorsală a olecranului și la un unghi de 20° spre pumn pentru a evidenția extremitatea curbată și marginea articulară a olecranului (Fig. 5.147)
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Ajustați câmpul de iradiere pentru a include sfertul distal al humerusului și extindeți-l cu 1 țol (2.5 cm) dincolo de olecran și de laturile cotului. Plasați markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat în afara structurilor anatomice de interes
- olecran în profil
- Antebrațul și humerusul suprapuse, fără rotație
- Detalii trabeculare osoase și țesuturile moi înconjurătoare
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

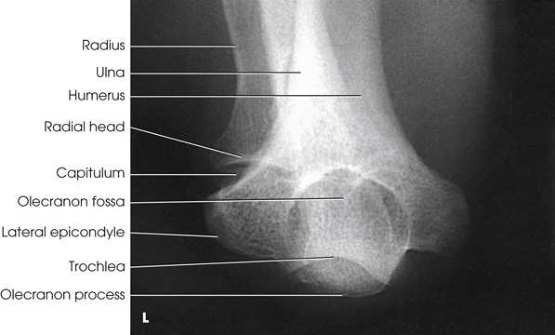

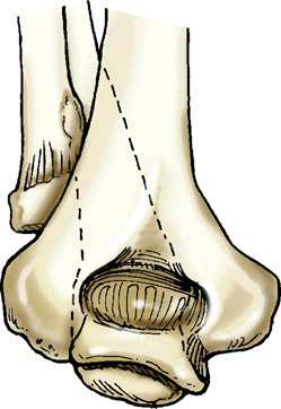

Olecranul și marginea articulară a olecranului și humerusului (Fig. 5.148 până la 5.150).
colimare
• Ajustați câmpul de iradiere pentru a include sfertul distal al humerusului și extindeți-l cu 1 țol (2.5 cm) dincolo de olecran și de laturile cotului. Plasați markerul de lateralitate în câmpul colimat.
raza centrală
• Perpendiculară pe olecran pentru a evidenția fața dorsală a olecranului și la un unghi de 20° spre pumn pentru a evidenția extremitatea curbată și marginea articulară a olecranului (Fig. 5.147)
criterii
Criterii radiologice de calitate a imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S), plasat clar în afara anatomiei de interes • Olecranul în profil • Antebrațul și humerusul suprapuse, fără rotație • Detalii osoase trabeculare și țesuturile moi din jur
part_pos
• Ajustați brațul la un unghi de 45 la 50 de grade față de poziția verticală și asigurați-vă că pacientul nu se înclină anterior sau posterior. • Supinați mâna și instruiți pacientul să o imobilizeze cu mâna opusă. • Punctul central se află la jumătatea distanței dintre epicondili și centrul receptorului de imagine. • Efectuați ecranarea gonadelor cu șorț plumbat.
patient_pos
• Așezați pacientul pe scaun la capătul mesei radiologice, suficient de sus pentru ca antebrațul să poată sta întins pe receptorul de imagine.
tehnică
poziționat conform protocolului producătorului sau al departamentului pentru orientarea corectă a afișării anatomiei; placa pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
