Rx AP oblică medială (rotație internă) a cotului

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 182

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 182
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Suspiciune de fractură și luxație / subluxație articulară a cotului, în principal a procesului coronoid
    • Anumite procese patologice, precum osteoporoza și artrita. Incidența oblică medială (rotație internă) evidențiază cel mai bine procesul coronoid al ulnei și trohleea în profil.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.02 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

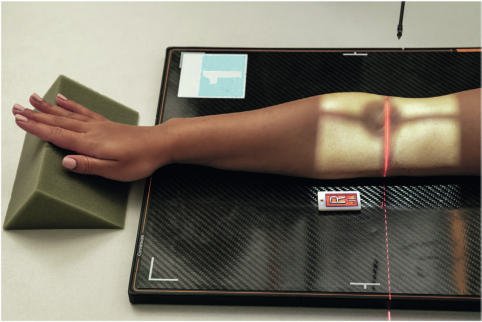

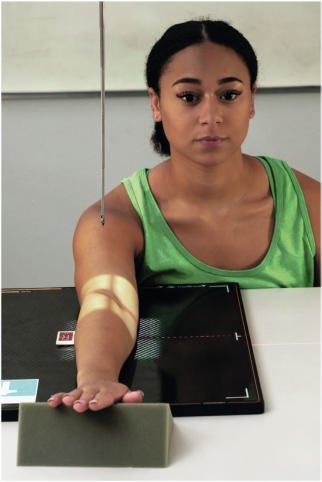

    • Poziție Pacient: Pacient: Așezați pacientul la capătul mesei, cu brațul complet extins și umărul și cotul în același plan orizontal.; Regiune anatomică: Aliniați brațul și antebrațul cu axa longitudinală a receptorului de imagine. Centrați articulația cotului la nivelul razei centrale și al receptorului de imagine. Pronați mâna în poziție naturală, cu palma în jos, și rotiți brațul după cum este necesar până când humerusul distal și suprafața anterioară a cotului sunt rotite la 45° (plasați planul interepicondilian la aproximativ 45° față de receptorul de imagine) (Fig. 4.139 și 4.140).
    • Punct de Centrare Fascicul: Perpendicular pe receptorul de imagine, orientat către articulația cotului, la aproximativ ¾ țol [2 cm] distal față de punctul median al liniei dintre epicondili, după cum este vizualizat de la tubul radiogen.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculDimensiunea câmpului trebuie să fie la nivelul articulației cotului. Expunere: expunerea și contrastul optime ale receptorului de imagine, fără mișcare, trebuie să vizualizeze detaliile părților moi, marginile corticale osoase și traveele osoase clare. Cot DE RUTINĂ AP; AP alternativă—flexie parțială; AP alternativă—flexie acută; oblică laterală (externă); medială (internă); laterală. Fig. 4.141 Incidență oblică medială (rotație internă). Olecran; Radius; Humerus; epicondil medial (epitrohlee); trohlee; cap radial; Ulna; fosa olecraniană; incizura trohleară; procesul coronoid al ulnei. Fig. 4.142 Cot drept, incidență oblică medială.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Este vizibilă incidența oblică a humerusului distal și a radiusului și ulnei proximale (Fig. 4.141 și 4.142). Poziție:
    • Axa longitudinală a brațului trebuie aliniată cu marginea laterală a receptorului de imagine.
    • Incidența oblică medială corectă la 45° trebuie să vizualizeze procesul coronoid al ulnei în profil.
    • Capul și colul radial trebuie să fie suprapuse și centrate deasupra ulnei proximale.
    • Epicondilul medial (epitrohleea) și trohleea trebuie să apară alungite și în profil parțial.
    • Olecranul trebuie să apară în fosa olecraniană, iar incizura trohleară trebuie să fie parțial deschisă și vizualizată, cu brațul complet extins.
    • Raza centrală și centrul
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
