Rx rotație laterală (externă) AP oblică (Cot)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 180

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 180
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Suspiciune de fractură și luxație/subluxație articulară a cotului, în principal a capului și colului radial
    • Anumite procese patologice, precum osteomielita/leziunile inflamatorii osoase și artrita. Incidența oblică laterală (rotație externă) evidențiază cel mai bine capul și colul radiusului și capitulul humerusului

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.02 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

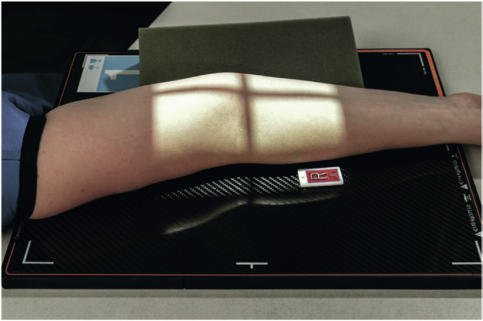

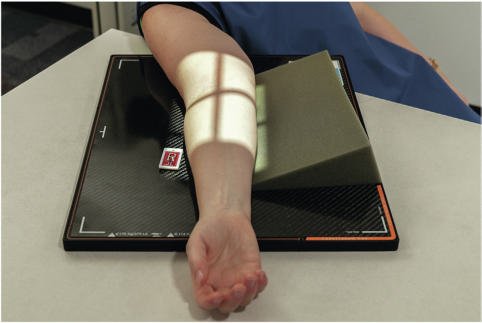

    • Poziție Pacient: Pacient: Se așază pacientul la capătul mesei, cu brațul complet extins și umărul și cotul în același plan orizontal (se coboară umărul după necesitate).; Regiune anatomică: Se aliniază brațul și antebrațul cu axa longitudinală a receptorului de imagine (Fig. 4.135). Se centrează articulația cotului la raza centrală și la receptorul de imagine. Se supinează mâna și se rotește lateral întregul braț astfel încât humerusul distal și suprafața anterioară a articulației cotului să fie la aproximativ 45° față de receptorul de imagine. (Pacientul trebuie să se aplece lateral pentru o rotație externă (laterală) suficientă.) Se plasează planul interepicondilar la aproximativ 45° față de receptorul de imagine (Fig. 4.136).
    • Punct de Centrare Fascicul: Perpendicular pe receptorul de imagine, orientat spre articulația cotului, la aproximativ ¾ țol [2 cm] distal față de punctul de mijloc al liniei dintre epicondili, văzută dinspre tubul de raze X
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)65 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculDimensiunea câmpului Se colimează pe cele patru laturi la nivelul anatomiei de interes. Cot AP DE RUTINĂ AP alternativă—flexie parțială AP alternativă—flexie acută oblic lateral (extern) medial (intern) lateral Fig. 4.135 oblic lateral (extern) la 45°. Fig. 4.136 Incidență finală, evidențiind rotația externă la 45°.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • Vizualizarea completă a regiunii anatomice explorate
    • Absența artefactelor de mișcare sau a suprapunerilor neadecvate
    • Contrast și penetrare optime pentru decelarea structurilor osoase și a părților moi
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
