Rx humerus distal (regiunea supracondiliană) — suspiciune de fractură

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 84

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 84
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Semnele unei suspiciuni de fractură supracondiliană pot fi foarte subtile. Demonstrarea poziției condililor în raport cu linia corticală anterioară a diafizei humerale poate fi esențială și necesită o imagine de profil adevărată. 70 Radiografie anteroposterioară (AP) în flexie completă, evidențiind o suspiciune de fractură supracondiliană. Radiografie anteroposterioară (AP) în flexie parțială, evidențiind o suspiciune de fractură supracondiliană.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.02 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Metoda 1

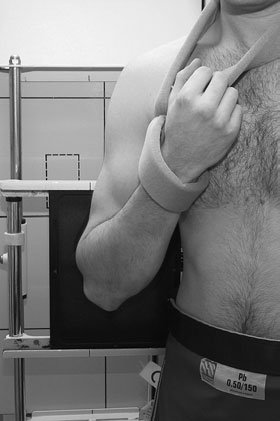

      • Pacientul stă așezat sau în ortostatism, cu fața spre tubul radiogen.

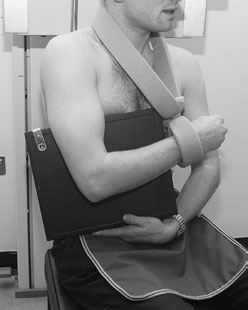

      • Caseta este susținută între trunchiul pacientului și cot, cu aspectul medial al cotului în contact cu caseta.
      • O folie de cauciuc plumbat sau un alt dispozitiv de radioprotecție este poziționat pentru a proteja trunchiul pacientului de fasciculul primar. Metoda 2
      • Caseta este susținută vertical într-un suport de casetă.
      • Pacientul stă în ortostatism, lateral, cu cotul flectat și aspectul de profil al cotului lezat în contact cu caseta. Brațul este extins ușor posterior de la umăr. Pacientul este rotit anterior până când cotul este îndepărtat de cutia toracică, dar rămâne în contact cu caseta, cu linia care unește epicondilii humerusului în unghi drept față de casetă.
      • Din poziția de profil, partea superioară a corpului pacientului este rotită spre partea afectată.

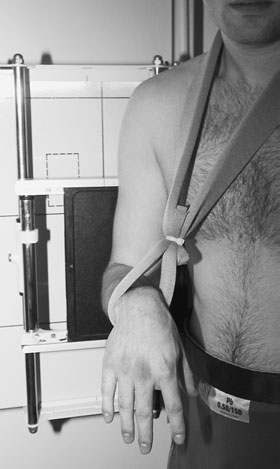

      • Caseta este plasată în suportul de casetă pentru ortostatism, iar poziția pacientului este ajustată astfel încât aspectul posterior al brațului să fie în contact cu caseta.

        • Punct de Centrare Fascicul: Metoda 1
      • Tubul radiogen este înclinat astfel încât raza centrală să fie orientată perpendicular pe diafiza humerusului și centrată la epicondilul de profil (lateral). Metoda 2

      • Raza centrală orizontală este orientată la epicondilul medial (epitrohlee), iar fasciculul este colimat la cot.
      • Dacă articulația cotului este complet flectată, raza centrală este orientată în unghi drept față de humerus, pentru a trece prin antebraț (radius și ulna) în punctul situat la jumătatea distanței dintre epicondilii humerusului.
      • Dacă articulația cotului este doar parțial flectată, raza centrală este orientată în unghi drept față de humerus, în punctul situat la jumătatea distanței dintre epicondilii humerusului, fără a trece mai întâi prin antebraț (radius și ulna).
        • Distanță Focar-Film (DFF / SID): 100 cm
        • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă adaptată pe receptor 24 x 30 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Imaginea trebuie să includă extremitatea inferioară a humerusului și treimea superioară a radiusului și ulnei.
    • Dacă articulația cotului este complet flectată, trebuie selectată o expunere suficientă pentru a asigura penetrarea adecvată a antebrațului (radius și ulna).
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

  • Pacientul trebuie așezat cât mai confortabil posibil pentru a facilita imobilizarea.
  • Un suport de casetă pentru ortostatism sau un dispozitiv similar poate fi utilizat pentru a ajuta pacientul să susțină caseta.
  • Fasciculul radiogen trebuie colimat cu atenție pentru a se asigura că fasciculul primar nu depășește zona casetei. Radiografie de profil a cotului, evidențiind o suspiciune de fractură supracondiliană fără deplasare. Radiografie de profil a cotului, evidențiind o suspiciune de fractură supracondiliană cu deplasare și întreruperea osului. Tipul de leziune întâlnit frecvent la copii este suspiciunea de fractură a extremității inferioare a humerusului, imediat proximal de condili. Leziunea este foarte dureroasă și chiar și mișcările mici ale membrului pot
  • Este esențial să nu apară nicio mișcare a articulației cotului în timpul poziționării pacientului.
  • Trebuie acordată o atenție deosebită măsurilor de radioprotecție.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
