Rx Cot — Incidență Antero-Posterioară (AP) (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
2. Poziționare & Centrare Fascicul

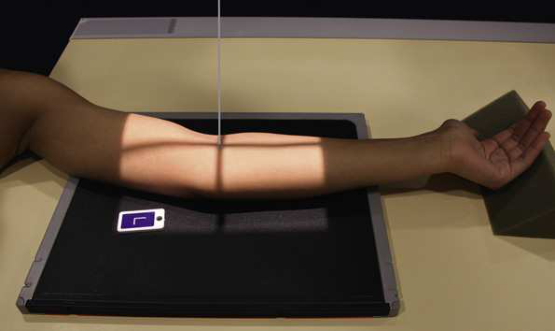

- Poziție Pacient: se așază pacientul pe scaun lângă masa radiologică și suficient de jos pentru a poziționa articulația umărului, humerusul și articulația cotului în același plan.; se extinde cotul, se supinează mâna și se centrează receptorul de imagine la articulația cotului. se ajustează receptorul de imagine pentru a-l face paralel cu axa longitudinală a părții (vezi Fig. 5.110). Se instruiește pacientul să se încline lateral până când epicondilii humerali și suprafața anterioară a cotului sunt paralele cu planul receptorului de imagine. Se supinează mâna pentru a preveni rotația oaselor antebrațului. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: Perpendicular pe articulația cotului
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Ajustați câmpul de iradiere la 3 țoli (8 cm) proximal și distal față de articulația cotului și la 1 țol (2.5 cm) pe laturi. Plasați markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat în afara structurilor anatomice de interes
- capul radial, colul și tuberozitatea ușor suprapuse peste ulna proximală
- Articulația cotului centrată pe câmpul de expunere
- Articulație humeroradială deschisă
- Absența rotației anatomice (simetrie bilaterală perfectă) a epicondililor humerali (fosetele coronoidă și olecraniană aproximativ echidistante față de epicondili)
- Detalii trabeculare osoase și țesuturile moi înconjurătoare
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

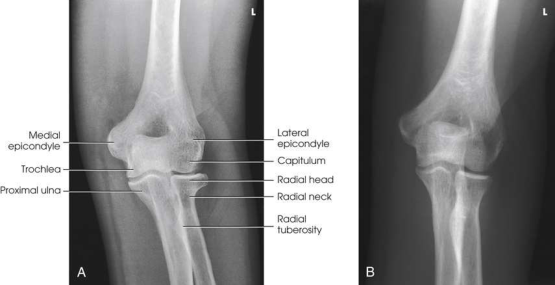

Incidență AP a articulației cotului, brațului distal și antebrațului proximal (Fig. 5.111).
colimare
• Ajustați câmpul de iradiere la 3 țoli (8 cm) proximal și distal față de articulația cotului și la 1 țol (2.5 cm) pe laturi. Plasați markerul de lateralitate (D/S) în câmpul de expunere colimat.
raza centrală
• Perpendicular pe articulația cotului
criterii
Criterii radiologice de calitate imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat clar în afara anatomiei de interes • capul radial, colul și tuberozitatea ușor suprapuse peste ulna proximală • articulația cotului centrată pe câmpul de expunere • articulație humeroradială deschisă • Absența rotației anatomice (simetrie bilaterală perfectă) a epicondililor humerali (fosetele coronoidă și olecraniană aproximativ echidistante față de epicondili) • detalii osoase trabeculare și țesuturile moi din jur
part_pos
• se extinde cotul, se supinează mâna și se centrează receptorul de imagine la articulația cotului. • se ajustează receptorul de imagine pentru a-l face paralel cu axa longitudinală a părții (vezi Fig. 5.110). • Se instruiește pacientul să se încline lateral până când epicondilii humerali și suprafața anterioară a cotului sunt paralele cu planul receptorului de imagine. • Se supinează mâna pentru a preveni rotația oaselor antebrațului. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• se așază pacientul pe scaun lângă masa radiologică și suficient de jos pentru a poziționa articulația umărului, humerusul și articulația cotului în același plan.
tehnică
poziționat conform protocolului producătorului sau al departamentului pentru orientarea corectă a afișării anatomiei; placa pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
