Rx articulații acromioclaviculare anteroposterior (AP)
Sursă și prelucrare editorială
- Proveniență
- 1 referință declarată
- Fidelitatea preluării
- Nedocumentată
- Revizuire medicală
- Nedocumentată
Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.
Detalii despre surse și verificări
Clark's Positioning in Radiography (Ed. 12), Pagina 109
- Ediție / versiune a sursei
- Ediția 12
- Pagină / secțiune
- Pagini: 109
- Relația cu protocolul
- Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
- Data consultării
- Nedocumentată
Prelucrarea acestei pagini
- Mod de prelucrare
- Nedocumentat pentru această pagină
- Adaptări față de sursă
- Nedocumentate; absența evidenței nu confirmă o preluare integrală.
- Responsabil pentru prelucrare
- Neprecizat
- Atribuire existentă în pagină
- Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
- Versiunea paginii
- Neînregistrată
- Actualizare declarată a paginii
- 2026-09-16 — distinctă de revizuirea medicală.
Verificarea fidelității: Nedocumentată
Revizuirea medicală: Nedocumentată
1. Rezumat Clinic & Indicații
- O casetă de 18 × 24 cm este plasată în suportul vertical pentru casetă.
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Aparat locomotor & Membru superior
- Grad de Recomandare: Grad A
- Nivel de Iradiere Estimată:
Clasa 1 (Minimă < 0.05 mSv)
2. Poziționare & Centrare Fascicul
- Poziție Pacient:
- Pacientul stă în ortostatism cu fața spre tubul radiologic, cu brațele relaxate pe lângă corp. Aspectul posterior al umărului examinat este plasat în contact cu caseta, iar pacientul este apoi rotit aproximativ 15 grade spre partea examinată pentru a aduce spațiul articulației acromioclaviculare perpendicular pe filmul radiologic.
- Caseta este poziționată astfel încât acromionul să fie în centrul filmului radiologic.
- Punct de Centrare Fascicul:
- Raza centrală orizontală este centrată la extremitatea laterală palpabilă a claviculei, la nivelul articulației acromioclaviculare.
- Pentru a evita suprapunerea articulației peste coloana vertebrală a omoplatului (scapulei), raza centrală poate fi înclinată cu 25 de grade cranial înainte de centrarea pe articulație.
- Distanță Focar-Film (DFF / SID): 100 cm
- Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
- Poziție Pacient:
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) Conform AEC / grosimii anatomice Distanță Focar-Film (DFF / SID) 100 cm Grilă Antidifuzoare (Bucky) Conform grosimii anatomice (> 10-12 cm cu grilă) Dimensiune Focar Focar Mic (0.6 mm) Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Colimare strictă adaptată pe receptor 18 x 24 cm Filtrare Tub Totală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent) 4. Criterii de Calitate & Reușită Imagine
- Imaginea trebuie să evidențieze articulațiile acromioclaviculare și clavicula proiectată deasupra acromionului.
- Expunerea trebuie să evidențieze părțile moi din jurul articulației.
5. Protecție Radiologică (ALARA)
- Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
- Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
- Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.
Observații Clinice & Tehnice
- Articulația normală are o lățime variabilă (3–8 mm). Diferența normală dintre părți trebuie să fie mai mică de 2–3 mm (Manaster 1997).
- Suprafețele inferioare ale acromionului și claviculei trebuie să fie în mod normal pe aceeași linie dreaptă. În încărcare (ortostatism), incidență anteroposterioară (AP)
- Articulațiile acromioclaviculare au o capsulă articulară slabă și sunt vulnerabile la traumatisme. Subluxația poate fi dificil de diagnosticat pe imaginea anteroposterioară (AP) standard, deoarece lățimea articulației poate varia și poate părea mărită în articulația normală.
- Pentru a demonstra subluxația, poate fi necesară efectuarea unor incidențe comparative în încărcare (ortostatism) ale ambelor articulații acromioclaviculare (imagini separate ale articulațiilor).
- Pozițiile pacientului și ale casetei sunt cele descrise mai sus.

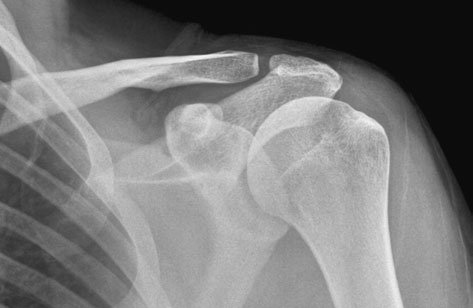

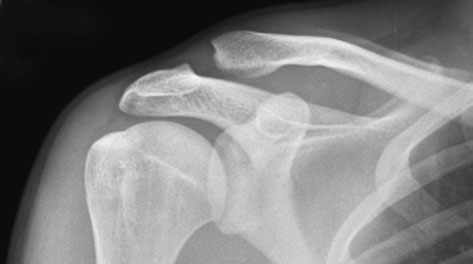

- Se recomandă utilizarea unor greutăți „legate” în jurul porțiunilor inferioare ale brațelor pentru procedură, în loc ca pacientul să fie rugat să le țină, deoarece biomecanica implicată poate duce la un aspect fals negativ. 94 Radiografie normală anteroposterioară (AP) a articulațiilor acromioclaviculare Radiografie anteroposterioară (AP) a articulațiilor acromioclaviculare, evidențiind subluxație
🖼️ Imagini




- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
