Rx antebraț (radius și ulna) anteroposterior (AP) – de bază

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 74

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 74
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Când două sau mai multe oase, precum radiusul și ulna, formează un inel, suspiciunea de fractură a unuia dintre oase este adesea asociată cu suspiciunea de fractură sau luxație articulară în altă parte a inelului, în special dacă fractura este deplasată sau capetele osoase se suprapun. În fractura Galeazzi există o fractură a radiusului cu luxația ulnei distale, în timp ce în fractura Monteggia există o fractură a ulnei cu luxația capului radiusului. Prin urmare, în cazul unei fracturi de antebraț (radius și ulna), ambele extremități ale ambelor oase, precum și articulațiile radioulnare proximală și distală, trebuie evidențiate.
    • Incidențele generale ale antebrațului (radius și ulna) nu oferă incidențe adecvate ale cotului și nu trebuie utilizate pentru diagnosticarea unei leziuni a capului radial.
    • Dacă este vizibil un revărsat în articulația cotului, vor fi necesare incidențe formale ale articulației cotului. 60 Radiografie normală de bază a antebrațului (radius și ulna), de profil; incidență de profil; incidență anteroposterioară (AP); radiografii ale antebrațului (radius și ulna) care evidențiază o fractură Galeazzi

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru superior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.02 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

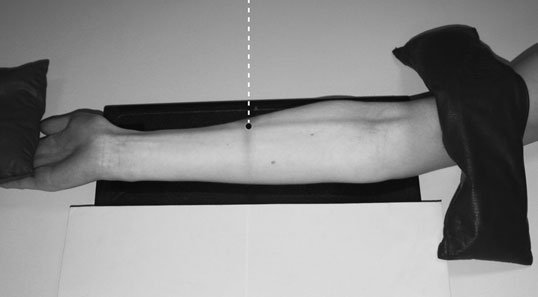

      • Pacientul stă așezat pe scaun lângă masa de examinare, cu partea afectată sprijinită pe masă.
      • Brațul este în abducție, iar articulația cotului este complet extinsă, cu antebrațul (radius și ulna) în supinație și sprijinit pe masa de examinare.
      • Umărul este coborât la același nivel cu articulația cotului.
      • Caseta este plasată sub antebrațul (radius și ulna) pentru a include articulația radiocarpiană și articulația cotului.
      • Brațul este ajustat astfel încât procesele stiloide radial și ulnar și epicondilii medial și lateral să fie echidistanți față de casetă.
      • Extremitatea inferioară a humerusului și mâna sunt imobilizate cu săculeți cu nisip.

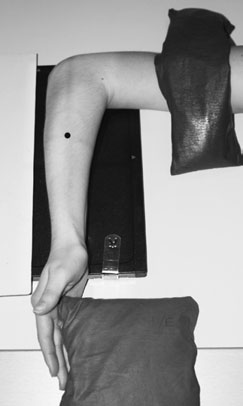

      • Din poziția anteroposterioară (AP), cotul este flectat la 90 de grade.
      • Humerusul este rotit intern la 90 de grade pentru a aduce aspectul medial al brațului, cotul, antebrațul (radius și ulna), articulația radiocarpiană și mâna în contact cu masa de examinare.
      • Caseta este plasată sub antebrațul (radius și ulna) pentru a include articulația radiocarpiană și articulația cotului.
      • Brațul este ajustat astfel încât procesele stiloide radial și ulnar și epicondilii medial și lateral să fie suprapuși.
      • Extremitatea inferioară a humerusului și mâna sunt imobilizate cu săculeți cu nisip.
    • Punct de Centrare Fascicul:
      • raza centrală verticală este centrată pe linia mediană a antebrațului (radius și ulna), la jumătatea distanței dintre articulația radiocarpiană și articulația cotului.
      • raza centrală verticală este centrată pe linia mediană a antebrațului (radius și ulna), la jumătatea distanței dintre articulația radiocarpiană și articulația cotului.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă adaptată pe receptor 24 x 30 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Ambele articulații, cotul și articulația radiocarpiană, trebuie evidențiate pe casetă.
    • Ambele articulații trebuie vizualizate în poziție anteroposterioară (AP) adevărată, cu procesele stiloide radial și ulnar și epicondilii humerusului echidistanți față de casetă.
    • Ambele articulații, cotul și articulația radiocarpiană, trebuie evidențiate pe imagine.
    • Ambele articulații trebuie vizualizate în poziție de profil adevărată, cu procesele stiloide radial și ulnar și epicondilii humerusului suprapuși.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Incidența posteroanterioară (PA) a antebrațului (radius și ulna), cu articulația radiocarpiană în pronație, nu este satisfăcătoare deoarece, în această incidență, radiusul este suprapus peste ulnă pe o parte a lungimii sale.

Radiografie normală anteroposterioară (AP) a antebrațului (radius și ulna)

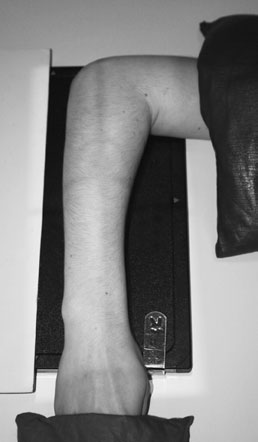

Exemplu de tehnică incorectă – radiusul este suprapus în incidența posteroanterioară (PA)

  • În cazurile de traumatism, poate fi imposibilă deplasarea brațului în pozițiile descrise, iar pentru a obține două incidențe perpendiculare una pe cealaltă poate fi necesară utilizarea unei tehnici modificate.
  • Dacă membrul nu poate fi deplasat la 90 de grade, trebuie utilizat fasciculul orizontal.
  • Ambele articulații trebuie incluse în fiecare imagine.
  • Nu trebuie încercată rotirea mâinii pacientului.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
