📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • 131 4 Incidențe skyline ale genunchiului; incidența skyline poate fi utilizată pentru:
    • evaluarea spațiilor articulare retropatelare în cazul bolii degenerative;
    • determinarea gradului oricărei subluxații de profil a rotulei asociate cu laxitatea ligamentară;
    • diagnosticarea condromalaciei patelare;
    • confirmarea prezenței unei suspiciuni de fractură verticală a rotulei în traumatismele acute. Spațierea optimă a articulației retropatelare apare când genunchiul este flectat aproximativ la 30–45 grade. Flexia suplimentară trage rotula în incizura intercondiliană, reducând spațierea articulară; pe măsură ce flexia crește, rotula se deplasează peste condilul femural de profil. Rotula se deplasează pe o distanță de 2 cm de la extensia completă la flexia completă. Există trei metode de obținere a incidenței skyline:
    • incidență axială inferosuperioară convențională;
    • superoinferioară – fascicul orientat în jos;
    • incidență axială inferosuperioară – pacient în decubit ventral. Procedura convențională pentru incidența axială inferosuperioară se efectuează utilizând o casetă de 18 × 24 cm.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.05 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

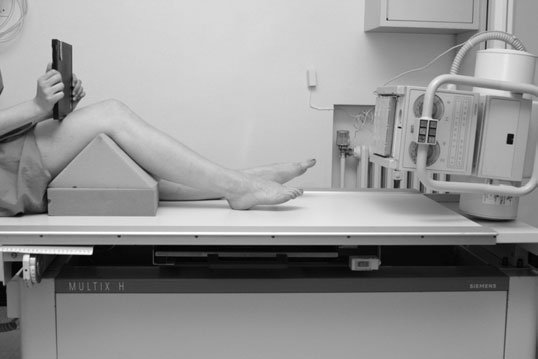

      • Pacientul stă așezat pe masa radiologică, cu genunchiul flectat la 30–45 grade și sprijinit pe un suport plasat sub genunchi.
      • Caseta este ținută de pacient pe sau sprijinită de femurul distal anterior și susținută utilizând un suport radiotransparent, care se sprijină pe aspectul anterior al coapsei.
    • Punct de Centrare Fascicul:
      • Tubul este coborât. Evitând picioarele, raza centrală este orientată cranial pentru a trece prin apexul rotulei, paralel cu axa longitudinală.
      • Fasciculul trebuie colimat strict la rotulă și condilii femurali pentru a limita radiația împrăștiată către trunchi și cap.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă adaptată pe receptor 18 x 24 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Vizualizarea clară a întregii arii anatomice (genunchi).
    • Absența artefactelor de mișcare; trabeculație osoasă și contururi nete.
    • Densitate optică și contrast adecvate pentru diferențierea țesuturilor moi de structurile osoase.
  • 5. Protecție Radiologică (ALARA)


    • Se recomandă examinarea unui singur genunchi, în locul includerii ambilor genunchi într-o singură expunere atunci când sunt solicitați ambii genunchi.
    • Câmpul total de radiație poate fi redus, limitând astfel radiația împrăștiată.
    • Pentru protecție se poartă un șorț din cauciuc plumbat, iar peste gonade se aplică o protecție suplimentară din cauciuc plumbat. Incidență axială inferosuperioară convențională care evidențiază osteofitoza afectând articulația retropatelară; flexie de treizeci de grade; flexie de șaizeci de grade; incidență axială inferosuperioară convențională
    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Pregătirea pacientului prin îndepărtarea tuturor accesoriilor radio-opace.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
