Rx genunchi — incizura intercondiliană (tunel)

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 150

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 150
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • Evaluarea radiografică a regiunii genunchiului (incizura intercondiliană — tunel).
    • Suspiciune de leziuni traumatice (fracturi, luxații sau diastazis articular).
    • Bilanț osteoarticular / visceral conform recomandării medicale de trimitere.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.05 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

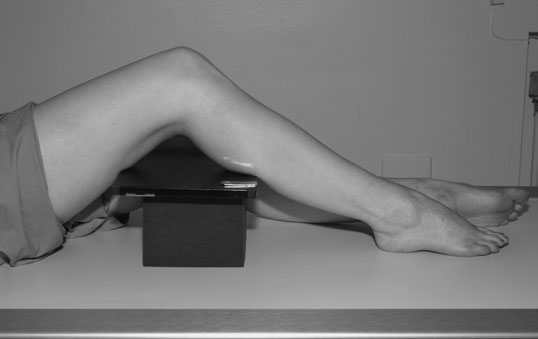

      • Pacientul este fie în decubit dorsal, fie așezat pe un scaun pe masa radiologică, cu genunchiul afectat flectat la aproximativ 60 de grade.
      • Un suport adecvat este plasat sub genunchi pentru a ajuta la menținerea poziției.
      • Membrul este rotit pentru a centra rotula peste femur.
      • Caseta este plasată deasupra suportului, cât mai aproape posibil de aspectul posterior al genunchiului și deplasată spre femur.
    • Punct de Centrare Fascicul:
      • Se centrează imediat sub vârful rotulei, cu următoarele angulații pentru evidențierea fie a aspectelor anterioare, fie a celor posterioare ale incizurii: Angulația față de axa longitudinală a tibiei: 110 grade pentru aspectul anterior al incizurii; 90 de grade pentru aspectul posterior al incizurii
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Conform grosimii anatomice (> 10-12 cm cu grilă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimare strictă adaptată pe receptor 18 x 24 cm
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • Vizualizarea clară a întregii arii anatomice (genunchi).
    • Absența artefactelor de mișcare; trabeculație osoasă și contururi nete.
    • Densitate optică și contrast adecvate pentru diferențierea țesuturilor moi de structurile osoase.
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

  • În mod obișnuit se utilizează numai angulația de 90 de grade.
  • Această incidență poate fi solicitată ocazional pentru evidențierea unei suspiciuni de fractură a spinelor tibiale, unde sunt atașate ligamentele încrucișate. Trebuie acordată atenție la flectarea genunchiului. Tubul de raze X Tubul de raze X 110° casetă 90° 110 grade 90 de grade radiografie a incizurii intercondiliene evidențiind un corp liber

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
