Rx corp calcanean — incidență oblică latero-medială — în încărcare (ortostatism), metoda (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
2. Poziționare & Centrare Fascicul

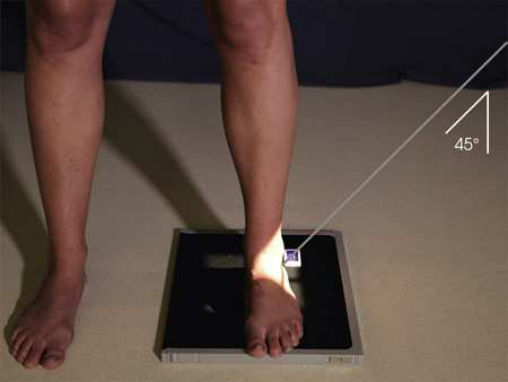

- Poziție Pacient: Pacientul este instruit să stea cu călcâiul afectat centrat către marginea laterală a receptorului de imagine (Fig. 7.83). Unitatea radiografică mobilă poate ajuta la această examinare.; se ajustează membrul inferior al pacientului pentru a se asigura că este exact perpendicular. se centrează calcaneul astfel încât să fie proiectat la centrul receptorului de imagine. se centrează maleola laterală (fibulară) pe axa liniei mediane a receptorului de imagine. se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: orientat medial la un unghi caudal de 45 de grade pentru a intra la nivelul maleolei laterale (fibulare).
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmpul de iradiere la 1 țol (2.5 cm) dincolo de umbra posterioară și inferioară a călcâiului. Se includ maleola laterală (fibulară) și bazele metatarsienelor. Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
- Tuberozitatea calcaneană
- Sinus tarsi
- Cuboidul, cuneiformul lateral și oasele metatarsiene proximale
- Detalii trabeculare osoase și țesuturile moi înconjurătoare
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie
tuberozitatea calcaneană și este utilă în diagnosticarea unei suspiciuni de fractură de stres a calcaneului sau tuberozității (Fig. 7.84).
colimare
• se ajustează câmpul de iradiere la 1 țol (2.5 cm) dincolo de imaginea posterioară și inferioară a călcâiului. Se includ maleola laterală (fibulară) și bazele metatarsienelor. Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
raza centrală
• orientat medial, la un unghi caudal de 45 grade, spre maleola laterală (fibulară).
criterii
Criterii radiologice de calitate a imaginii: • Dovada colimării corecte și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes • Tuberozitatea calcaneului • Sinusul tarsian • Cuboidul, cuneiformul lateral și oasele metatarsiene proximale • Detalii trabeculare osoase și țesuturile moi înconjurătoare
part_pos
• se ajustează membrul inferior al pacientului pentru a se asigura că este exact perpendicular. • se centrează calcaneul astfel încât să fie proiectat în centrul receptorului de imagine. • se centrează maleola laterală (fibulară) pe axa liniei mediane a receptorului de imagine. • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Se instruiește pacientul să stea cu călcâiul afectat centrat spre marginea laterală a receptorului de imagine (Fig. 7.83). • Unitatea radiografică mobilă poate fi utilizată în această examinare.
tehnică
poziționat conform protocolului producătorului sau al departamentului pentru orientarea corectă a afișării anatomiei; placa pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
