Rx calcaneu — incidență de profil (lateral) — mediolaterală (Merrill)
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Ghidul Național IRIS
- Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
- Nivel de Iradiere Estimată:
De verificat pentru examinarea și populația selectate
2. Poziționare & Centrare Fascicul

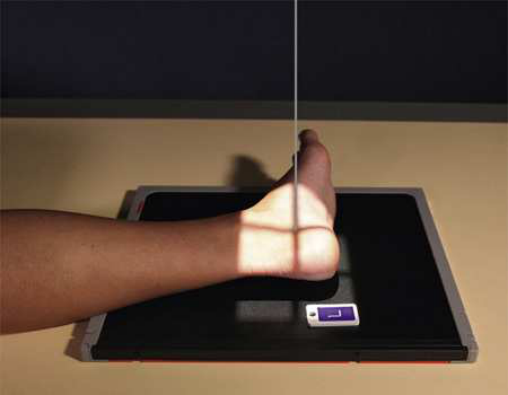

- Poziție Pacient: Pacientul în decubit dorsal se rotește spre partea afectată până când membrul inferior este aproximativ lateral. Suportul poate fi plasat sub genunchi.; se ajustează calcaneul ca pentru incidența laterală a piciorului și se centrează pe receptorul de imagine. se ajustează receptorul de imagine astfel încât axa longitudinală să fie paralelă cu suprafața plantară a călcâiului (Fig. 7.81). se efectuează ecranarea gonadelor cu șorț plumbat.
- Punct de Centrare Fascicul: perpendicular pe calcaneu. Se centrează la aproximativ 1 țol (2.5 cm) distal față de maleola medială (tibială). Astfel, raza centrală ajunge la articulația subtalară.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: Conform reperelor anatomice standard din tratat
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul se ajustează câmpul de iradiere la 1 țol (2.5 cm) dincolo de imaginea posterioară și inferioară a călcâiului. Se includ maleola medială (tibială) și baza celui de-al cincilea metatarsian. Se plasează markerul de lateralitate în câmpul colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S) plasat în afara structurilor anatomice de interes
- Întregul calcaneu, inclusiv articulația gleznei (articulația talocrurală) și oasele tarsiene adiacente
- Absența rotației anatomice (simetrie bilaterală perfectă) a calcaneului
- Tuberozitatea în profil
- Sinus tarsi deschis
- Articulațiile calcaneocuboidă și talonaviculară deschise
- Detalii trabeculare osoase și țesuturile moi înconjurătoare
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini
- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
Surse de documentare
Fragmente sursă traduse (referință tehnică)
anatomie

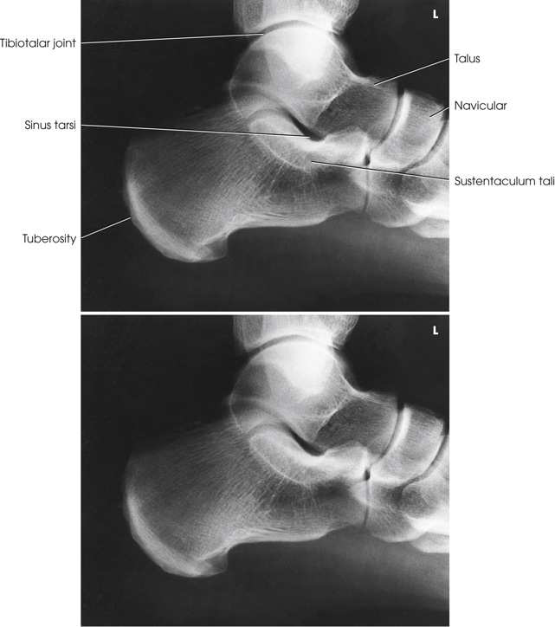

articulația gleznei și calcaneul în profil lateral (Fig. 7.82).
colimare
• se ajustează câmpul de iradiere la 1 țol (2.5 cm) dincolo de imaginea posterioară și inferioară a călcâiului. Se includ maleola medială (tibială) și baza celui de-al cincilea metatarsian. Se plasează markerul de lateralitate în câmpul colimat.
raza centrală
• perpendicular pe calcaneu. Se centrează la aproximativ 1 țol (2.5 cm) distal față de maleola medială (tibială). Astfel, raza centrală ajunge la articulația subtalară.
criterii
Criterii radiologice de calitate a imaginii: • Colimare adecvată vizibilă și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes • Întregul calcaneu, inclusiv articulația gleznei și oasele tarsiene adiacente • Absența rotației anatomice (simetrie bilaterală perfectă) a calcaneului • Tuberozitatea în profil • Sinus tarsi deschis • Articulațiile calcaneocuboidă și talonaviculară deschise • Detalii osoase trabeculare și țesuturile moi adiacente
part_pos
• se ajustează calcaneul ca pentru incidența laterală a piciorului și se centrează pe receptorul de imagine. • se ajustează receptorul de imagine astfel încât axa longitudinală să fie paralelă cu suprafața plantară a călcâiului (Fig. 7.81). • se efectuează ecranarea gonadelor cu șorț plumbat.
patient_pos
• Pacientul în decubit dorsal se rotește spre partea afectată până când membrul inferior este aproximativ lateral. Suportul poate fi plasat sub genunchi.
tehnică
poziționat conform protocolului producătorului sau al departamentului pentru orientarea corectă a afișării anatomiei; placa pentru raza centrală: 10 × 12 țoli (24 × 30 cm), longitudinal.
