Rx bazin — incidență AP axială de intrare7

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații

    • Evaluarea traumatismului pelvin acut / regim de urgență pentru deplasarea posterioară sau rotația spre interior sau spre exterior a bazinului anterior

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Ghidul Național IRIS
    • Grad de Recomandare: De verificat pe indicație; fără grad atribuit automat
    • Nivel de Iradiere Estimată: De verificat pentru examinarea și populația selectate

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

    • Poziție Pacient: Pacient: cu pacientul în decubit dorsal, se pune o pernă pentru cap. Cu membrele inferioare extinse, se plasează un suport sub genunchi pentru confort (Fig. 7.50).; Regiune anatomică: se aliniază planul mediosagital cu raza centrală și cu linia mediană a mesei și/sau a receptorului de imagine. Se asigură absența rotației anatomice: claviculele echidistante față de linia apofizelor spinoase ale bazinului (distanța SIAS–masă de examinare egală pe ambele părți (bilateral)). Se centrează receptorul de imagine pe proiecția razei centrale.
    • Punct de Centrare Fascicul: Fig. 7.50 Incidență AP axială de intrare — raza centrală 40 grade caudal (raza centrală perpendiculară pe intrarea pelvină).
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii. Bazin SPECIAL incidență AP axială de evacuare incidență AP axială de intrare x x Planul intrării Sacru

  • 3. Parametri Tehnici Expunere

    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)80-90 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mare (1.0 - 1.2 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculSe colimează strâns pe toate cele patru laturi până la aria de interes diagnostic.
    Filtrare TubTotală ≥ 2.5 mm Al echivalent

  • 4. Criterii de Calitate & Reușită Imagine

    • incidență axială care evidențiază inelul pelvin sau intrarea pelvină (apertura superioară) în întregime (Figs. 7.51 și 7.52) poziție:
    • Absența rotației anatomice: claviculele echidistante față de linia apofizelor spinoase: coloana vertebrală și ischioanele sunt evidențiate complet și sunt egale ca dimensiune și formă. Centrarea și angulația corecte sunt evidențiate prin demonstrarea porțiunilor anterioare și posterioare suprapuse ale inelului pelvin.
    • Centrul intrării pelvine trebuie să se afle în centrul câmpului colimat.
    • Dimensiunea câmpului de colimare până la aria de interes diagnostic. Expunere:
    • Expunere optimă a receptorului de imagine și contrast al porțiunilor anterioare și posterioare suprapuse ale inelului pelvin. Aspectele laterale ale aripilor sunt, în general, supraexpuse.
    • Marginile osoase și desenul trabecular al oaselor pubiene și ischiatice apar nete, indicând absența mișcării. Bazin (intrare pelvină) cap femural ram superior al pubisului aripă a ilionului coloana vertebrală ischiatică ram al ischionului Fig. 7.52 Incidență AP axială de intrare. Fig. 7.51 Incidență AP axială de intrare.

  • 5. Protecție Radiologică (ALARA)

    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

🖼️ Imagini

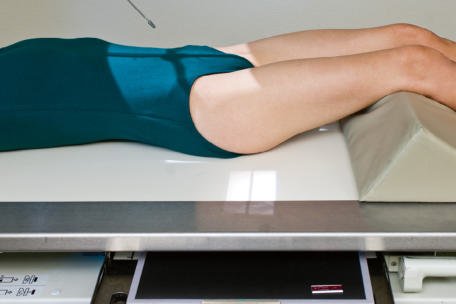

Fig. 7.50 Incidență AP axială de intrare — raza centrală 40 grade caudal (raza centrală

Fig. 7.50 Incidență AP axială de intrare — raza centrală 40 grade caudal (raza centrală — Poziționarea pacientului conform Ghidului Bontrager (Fig. 7.50 Incidență AP axială de intrare — raza centrală 40 grade caudal (raza centrală)

Fig. 7.52 Incidență AP axială de intrare.

Fig. 7.52 Incidență AP axială de intrare. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 7.52 Incidență AP axială de intrare.)

Fig. 7.51 Incidență AP axială de intrare.

Fig. 7.51 Incidență AP axială de intrare. — Aspect radiografic de referință conform Ghidului Bontrager (Fig. 7.51 Incidență AP axială de intrare.)
  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
