Rx rotație internă (medială) la 45°, incidență AP oblică (gleznă [articulație talocrurală])

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Bontrager's Textbook of Radiographic Positioning (Ed. 9/10), Pagina 256

Ediție / versiune a sursei
Ediția 9/10 — ediția exactă necesită clarificare
Pagină / secțiune
Pagini: 256
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Bontrager. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-15 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-15Autor: Departamentul de Radiologie / Referință Bontrager

  • 1. Rezumat Clinic & Indicații


    • Patologii, inclusiv suspiciunea posibilă de fractură care implică articulația tibiofibulară distală
    • suspiciune de fractură a fibulei distale și a maleolei laterale (fibulare) și a bazei celui de-al cincilea metatarsian

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Aparat locomotor & Membru inferior
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.01 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Pacient: Așezați pacientul în decubit dorsal; așezați o pernă sub capul pacientului; membrele inferioare trebuie să fie complet extinse (săculeții mici cu nisip sau alt suport sub genunchi cresc confortul pacientului).; Regiune anatomică: Centrați și aliniați articulația gleznei (talocrurală) la raza centrală și la axa longitudinală a porțiunii receptorului de imagine expuse (Fig. 6.87). Dacă starea pacientului permite, efectuați dorsiflexia piciorului, dacă este necesar, astfel încât suprafața plantară să fie la cel puțin 80° până la 85° față de receptorul de imagine (10° până la 15° față de verticală). (Consultați NOTA 1.) Rotiți membrul inferior și piciorul medial la 45°.
    • Punct de Centrare Fascicul: perpendicular pe receptorul de imagine, orientat la punctul situat la jumătatea distanței dintre maleole
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (sau conform cooperării pacientului)
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)60-75 kV
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Fără grilă (expunere directă)
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculColimați pentru a include tibia și fibula distale până la regiunea metatarsiană mijlocie (consultați NOTA 2).
    Filtrare TubTotală ≥ 2.5 mm Al echivalent
  • 4. Criterii de Calitate & Reușită Imagine


    • treimea distală a gambei, maleolele, astragalul (talusul) și jumătatea proximală a oaselor metatarsiene trebuie să fie vizibile (Fig. 6.88 și 6.89). poziție:
    • O incidență oblică medială la 45° evidențiază articulația tibiofibulară distală deschisă, fără suprapunere sau cu suprapunere minimă la persoana medie.
    • maleola laterală (fibulară) și astragalul (talusul) trebuie să prezinte absența suprapunerii sau doar o ușoară suprapunere, dar maleola medială (tibială) și astragalul (talusul) sunt parțial suprapuse.
    • Articulația gleznei (talocrurală) trebuie să fie în centrul unui câmp colimat cu patru laturi, de la treimea distală a gambei până la jumătatea proximală a oaselor metatarsiene, incluzând țesuturile moi înconjurătoare. expunere:
    • expunerea optimă a receptorului de imagine și contrastul astfel încât marginile corticale osoase și modelele trabeculare să fie clar definite pe imagine, dacă este prezentă mișcare absentă.
    • astragalul (talusul) trebuie să fie suficient penetrat pentru evidențierea trabeculelor; structurile părților moi trebuie, de asemenea, să fie vizibile. GLEZNĂ (ARTICULAȚIE TALOCRURALĂ) DE RUTINĂ
    • AP
    • AP pentru mortază (15°)
    • profil SPECIALĂ
    • oblică (45°)
    • AP în stres Fig. 6.88 Incidență AP oblică medială la 45°. (Cu amabilitatea lui E. Frank, RT[R], FASRT.) maleolă medială (tibială) articulație tibiofibulară distală maleolă laterală (fibulară) L Baza celui de-al 5-lea metatarsian astragal (talus) calcaneu Fig. 6.89 Incidență AP oblică medială la 45°. (Cu amabilitatea lui E. Frank, RT[R], FASRT.)
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică și a organelor radiosensibile conform procedurilor locale de radioprotecție ALARA.
    • Colimare strictă la aria de interes pentru limitarea radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

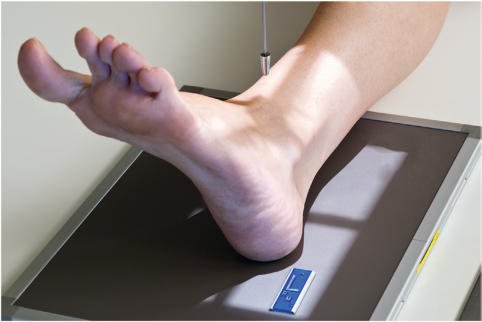

baza celui de-al cincilea metatarsian (sediu frecvent al suspiciunii de fractură) poate fi evidențiată în această incidență și trebuie inclusă în câmpul de colimare. Dacă există suspiciune de fractură a celui de-al cincilea metatarsian, medicul trebuie să solicite seria de radiografii a piciorului. Fig. 6.87 Incidență AP oblică medială la 45°.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
