Radiografia articulațiilor temporomandibulare — incidență axiolaterală — dreapta și profil stâng (Merrill)
Sursă și prelucrare editorială
Ciornă pentru revizuire
- Proveniență
- 1 referință declarată
- Fidelitatea preluării
- Nedocumentată
- Revizuire medicală
- Nedocumentată
Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.
Detalii despre surse și verificări
Merrill’s Atlas, 11. Cranium, pagini 939–943
- Ediție / versiune a sursei
- Neprecizată
- Pagină / secțiune
- Pagini: 939–943
- Relația cu protocolul
- Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
- Data consultării
- Nedocumentată
Prelucrarea acestei pagini
- Mod de prelucrare
- Nedocumentat pentru această pagină
- Adaptări față de sursă
- Nedocumentate; absența evidenței nu confirmă o preluare integrală.
- Responsabil pentru prelucrare
- Neprecizat
- Atribuire existentă în pagină
- Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
- Pagini în evidența preluării
- 939, 940, 941, 942, 943. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
- Versiunea paginii
- Neînregistrată
- Actualizare declarată a paginii
- 2026-09-16 — distinctă de revizuirea medicală.
Verificarea fidelității: Nedocumentată
Revizuirea medicală: Nedocumentată
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Traumatisme — Față și orbite
- Grad de Recomandare: Grad B
- Nivel de Iradiere Estimată:
Clasa 1 (Minimă < 0.1 mSv)
2. Poziționare & Centrare Fascicul

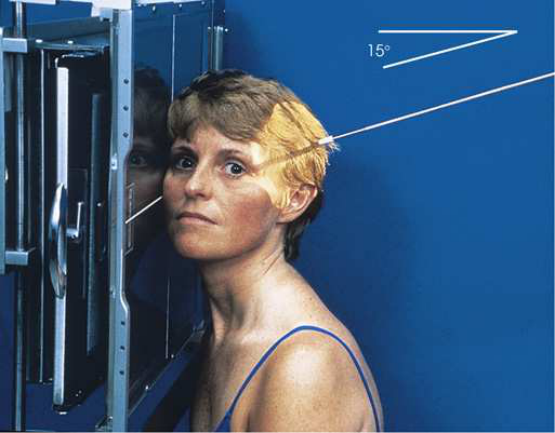

- Poziție Pacient: Marcați fiecare obraz la punctul situat la [valoare lipsă în sursă] țoli (1.3 cm) anterior de conductul auditiv extern (CAE) și la 1 țol (2.5 cm) inferior de conductul auditiv extern (CAE), pentru localizarea TMī dacă este necesar. Se așază pacientul în poziție semipronă sau pe scaun înaintea stativului vertical Bucky.; Centrați punctul la [valoare lipsă în sursă] țoli (1.3 cm) anterior de conductul auditiv extern (CAE) la receptorul de imagine și poziționați capul pacientului în incidență de profil (lateral), cu partea afectată cel mai aproape de receptorul de imagine. Ajustați capul pacientului astfel încât MSP să fie paralel cu planul receptorului de imagine, iar linia interpupilară (LIP) să fie perpendiculară pe planul receptorului de imagine (RI) (Fig. 11.154–11.156). Imobilizați capul pacientului.

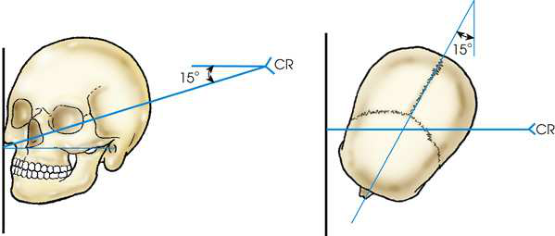

- Punct de Centrare Fascicul: Orientat spre punctul central al receptorului de imagine la un unghi de 25 sau 30 grade caudal. Raza centrală intră la aproximativ [valoare lipsă în sursă] țoli (1.3 cm) anterior și 2 țoli (5 cm) superior de conductul auditiv extern (CAE) opus.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă

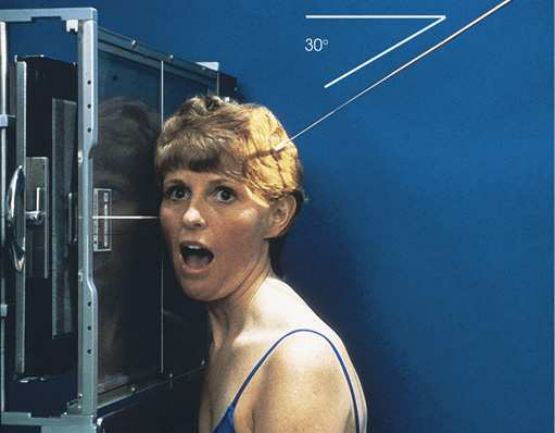

- Comandă Respiratorie: apnee (oprirea respirației). După efectuarea expunerii cu gura pacientului închisă, schimbați receptorul de imagine; apoi, dacă nu există contraindicații, instruiți pacientul să deschidă larg gura (Fig. 11.157). Verificați din nou poziția pacientului și efectuați a doua expunere.
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere pentru a se extinde cu 1 țol (2.5 cm) dincolo de linia cutanată anterioară, posterior și inferior față de ATM. Câmpul de expunere trebuie să nu fie mai mare de 8 × 10 țoli (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii: n Dovada unei colimări corecte și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes n ATM anterior față de conductul auditiv extern (CAE) n Condilul în fosa mandibulară la examinarea cu gura închisă n Condilul inferior față de tuberculul articular la examinarea cu gura deschisă, dacă pacientul este normal și poate deschide larg gura n părți moi și detalii osoase trabeculare
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Conform reperelor anatomice standard din tratat
🖼️ Imagini






- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
