Radiografia sinusurilor maxilare și sfenoidale — incidență parietoacantială — transorală (gură deschisă), incidență occipito-mentonieră (metoda Waters) (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 11. Cranium, pagini 955–957

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 955–957
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
955, 956, 957. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Cap — ORL
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

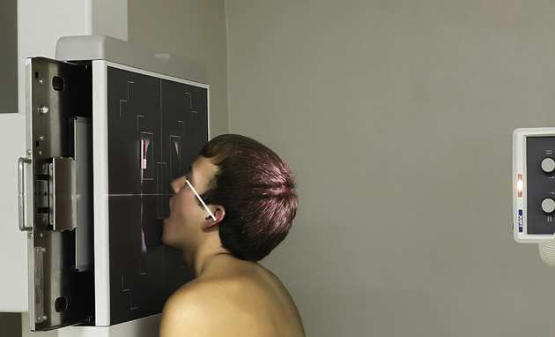

    • Poziție Pacient: Conform reperelor anatomice standard din tratat; se hiperextinde gâtul pacientului până la poziția corectă aproximativă, apoi se poziționează receptorul de imagine la acantion. Se sprijină bărbia pacientului pe stativul vertical Bucky și se ajustează astfel încât MSP să fie perpendicular pe planul receptorului de imagine. Folosind raportorul ca ghid, se ajustează capul pacientului astfel încât linia orbitomeatală (LOM) să formeze un unghi de 37 de grade față de planul receptorului de imagine. Linia mentomeatală (LMM) nu va fi perpendiculară (Fig. 11.178). Se instruiește pacientul să deschidă lent gura larg, menținând poziția. Se imobilizează capul pacientului.
    • Punct de Centrare Fascicul: Orizontal față de receptorul de imagine și cu ieșirea la acantion.
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: apnee (oprirea respirației).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculSe ajustează câmpul de iradiere pentru a se extinde 1 țol (2.5 cm) dincolo de umbrele cutanate laterale, superior pentru a include doar umbra vârfului capului și inferior până la planul ocluzal. Câmpul de expunere nu trebuie să fie mai mare de 8 × 10 țoli (18 × 24 cm). Plasați markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii: n Dovezi de colimare corectă și prezența markerului de lateralitate (D/S), plasat clar în afara anatomiei de interes n sinusurile sfenoidale proiectate prin gura deschisă (transorală) n sinusurile maxilare n linia orbitomeatală (LOM) în poziție corectă (extensie suficientă a gâtului), după cum este evidențiat prin:
    • stâncile temporale (piramidele pietroase) situate imediat inferior față de planșeul sinusurilor maxilare n Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării, evidențiată prin:
    • Distanță egală între marginea laterală a craniului și marginea laterală a orbitei de ambele părți (bilateral)
    • Orbitele și sinusurile maxilare sunt simetrice de fiecare parte
    • MSP al capului aliniat cu axa longitudinală a câmpului colimat n părți moi, detalii osoase trabeculare și niveluri hidroaerice, dacă sunt prezente
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Conform reperelor anatomice standard din tratat

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
