Rx Masiv Facial (Oase ale Feței) 45°

Sursă și prelucrare editorială

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Clark's Positioning in Radiography (Ed. 12), Pagina 278

Ediție / versiune a sursei
Ediția 12
Pagină / secțiune
Pagini: 278
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Departamentul de Radiologie / Referință Clark (Ed. 12). Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Departamentul de Radiologie / Referință Clark (Ed. 12)

  • 1. Rezumat Clinic & Indicații


    • 263 9 Masiv Facial (Oase ale Feței) 45° 45° b Stâncile temporale (piramidele pietroase) chiar sub marginea inferioară a sinusurilor maxilare sunt vizualizate de capăt, cu întreaga lor lungime suprapusă peste o mică parte a imaginii. Incidența occipito-mentală (OM) este concepută pentru a proiecta porțiunile pietroase ale osului temporal (care se suprapun peste regiune și ar produce un artefact nedorit pe imaginea oaselor feței) sub partea inferioară a maxilei.

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Traumatisme — Față și orbite
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient:

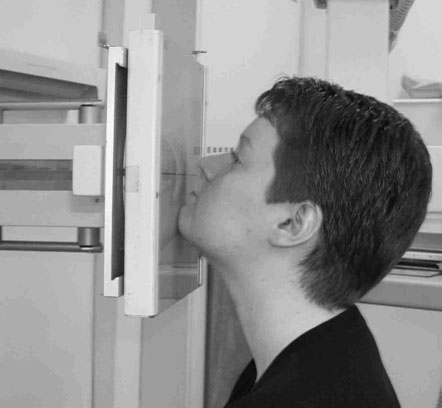

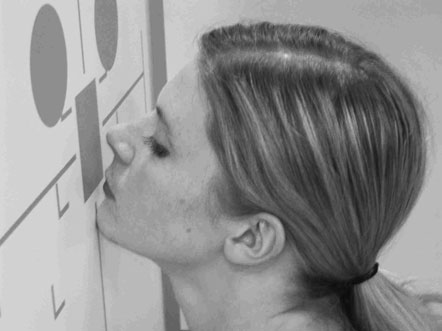

      • Incidența se realizează optim cu pacientul așezat cu fața spre suportul casetei unității de Craniu sau spre stativul vertical Bucky.
      • Nasul și bărbia pacientului sunt plasate în contact cu linia mediană a stativului/casetei. Capul este apoi ajustat pentru a aduce linia de bază orbito-meatală la un unghi de 45 de grade față de suportul casetei.
      • Linia centrală orizontală a Bucky/suportului casetei trebuie să fie la nivelul marginilor orbitare inferioare.
      • Asigurați-vă că planul mediosagital este perpendicular pe Bucky/suportul casetei, verificând dacă unghiurile externe ale ochilor și conductele auditive externe sunt echidistante.
    • Punct de Centrare Fascicul:
      • Raza centrală a unității de Craniu trebuie să fie perpendiculară pe suportul casetei. Prin proiectare, va fi centrată la mijlocul suportului casetei. Dacă acesta este cazul și poziționarea de mai sus este efectuată corect, atunci fasciculul va fi deja centrat.
      • Dacă se utilizează Bucky, tubul trebuie să fie centrat pe Bucky folosind Fasciculul Orizontal înainte de efectuarea poziționării. Din nou, dacă poziționarea de mai sus este efectuată corect și înălțimea Bucky nu este modificată, atunci fasciculul va fi deja centrat.
      • Pentru a verifica dacă fasciculul este centrat corect, liniile în cruce de pe Bucky sau de pe suportul casetei trebuie să coincidă cu coloana vertebrală nazală anterioară a pacientului.
    • Distanță Focar-Film (DFF / SID): 100 cm
    • Comandă Respiratorie: Apnee pe durata expunerii (apnee în inspir pentru torace; expir pentru Abdomen/bazin).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)Conform AEC / grosimii anatomice
    Distanță Focar-Film (DFF / SID)100 cm
    Grilă Antidifuzoare (Bucky)Cu grilă antidifuzoare Bucky
    Dimensiune FocarFocar Mic (0.6 mm)
    Camere de Ionizare AECCamerele laterale (sau camera centrală, în funcție de regiune)
    Colimare FasciculColimare strictă la aria anatomică de interes diagnostic
    Filtrare TubTotală ≥ 2.5 mm Al echivalent (conform Clark: 3.0 mm Al echivalent)
  • 4. Criterii de Calitate & Reușită Imagine


    • stâncile temporale (piramidele pietroase) trebuie să apară sub planșeele sinusurilor maxilare paranazale (SAF).
    • Trebuie să existe absența rotației anatomice (simetrie bilaterală perfectă). Aceasta poate fi verificată asigurându-se că distanța de la peretele orbital de profil la marginile externe ale craniului este echidistantă pe ambele părți (bilateral) (marcată și b pe imaginea opusă).
    • Erori de evitat / remedii: stâncile temporale (piramidele pietroase) suprapuse peste partea inferioară a sinusurilor maxilare paranazale (SAF): în acest caz, este posibil să fi apărut mai multe erori. Linia de bază orbito-meatală este posibil să nu fi fost poziționată la 45 de grade față de filmul radiologic: pentru compensare, tubului i se poate aplica o angulație caudală de cinci până la zece grade.
    • Erori de evitat / remedii: deoarece aceasta este o poziție incomodă de menținut, pacienții lasă adesea unghiul liniei de bază să se reducă între poziționare și expunere. Verificați întotdeauna unghiul liniei de bază imediat înaintea expunerii. Această incidență evidențiază planșeele orbitelor de profil, regiunea nazală, maxilele, porțiunile inferioare ale osului frontal și osul zigomatic. Arcurile zigomatice pot fi vizualizate, dar ele Incidență occipito-mentală utilizând unitatea de Craniu Incidență occipito-mentală utilizând stativul vertical Bucky
  • 5. Protecție Radiologică (ALARA)


    • Ecranare gonadică cu șorț plumbat dacă gonadele sunt în apropierea fasciculului util (regula ALARA).
    • Colimare precisă la dimensiunea anatomică strict necesară pentru reducerea dozei și a radiației difuze.
    • Verificarea posibilității unei sarcini la pacientele de vârstă fertilă înainte de expunere.

Observații Clinice & Tehnice

Pregătirea pacientului prin îndepărtarea tuturor accesoriilor radio-opace.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (100 cm).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
