Radiografia oaselor feței — Incidență parietoacantială — Incidență occipito-mentonieră (Metoda Waters) 9 (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 11. Cranium, pagini 905–908

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 905–908
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
905, 906, 907, 908. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Cap — ORL
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

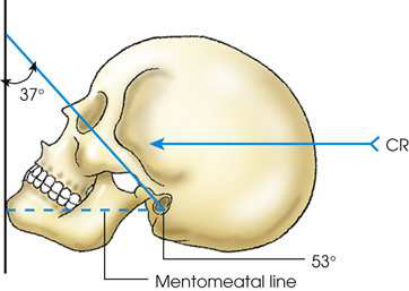

    • Poziție Pacient: se așază pacientul în decubit ventral sau în poziție șezândă-ortostatism. Se centrează MSP al corpului pacientului pe linia mediană a dispozitivului cu grilă. Se sprijină capul pacientului pe suport, cu bărbia extinsă. Se hiperextinde gâtul astfel încât linia orbitomeatală (LOM) să formeze un unghi de 37 de grade cu planul receptorului de imagine. Linia mentomeatală (LMM) este aproximativ perpendiculară pe planul receptorului de imagine; nasul pacientului mediu se află la aproximativ [valoare lipsă în sursă] țoli (1.9 cm) de dispozitivul cu grilă. Se ajustează capul astfel încât MSP să fie perpendicular pe planul receptorului de imagine (Figs. 11.104–11.106). Se centrează receptorul de imagine la nivelul acantionului. Se imobilizează capul pacientului.
    • Punct de Centrare Fascicul: perpendiculară pe ieșirea acantionului
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: apnee (oprirea respirației).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare Fasciculse ajustează câmpul de iradiere la 1 țol (2.5 cm) dincolo de umbrele marginilor laterale ale feței, superior pentru a include marginile supraorbitare și inferior până la nivelul bărbiei. Câmpul de expunere nu trebuie să fie mai mare de 8 × 10 țoli (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii: n Dovada colimării corecte și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes n Orbitele în întregime și masivul facial (oasele feței) n Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării, evidențiată prin:
    • Distanțe egale între marginile laterale ale craniului și orbite, pe fiecare parte
    • MSP al capului aliniat cu axa longitudinală a câmpului colimat; stâncile temporale (piramidele pietroase) proiectate imediat sub sinusurile maxilare; țesuturi moi și detalii osoase trabeculare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Conform reperelor anatomice standard din tratat

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
