Radiografia sinusurilor etmoidale și sfenoidale — Incidența submentoverticală (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 11. Cranium, pagini 958–961

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 958–961
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
958, 959, 960, 961. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Cap — ORL
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.1 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Succesul incidenței SMV depinde de poziționarea liniei infraorbitomeatale (LIOM) cât mai aproape de paralel cu planul receptorului de imagine și de orientarea razei centrale perpendicular pe linia infraorbitomeatală (LIOM). Ortostatismul este recomandat pentru toate imaginile sinusurilor paranazale și este mai confortabil pentru pacient. Se respectă următorii pași: Se utilizează un scaun care susține spatele pacientului, pentru a obține o libertate mai mare în poziționarea corpului pacientului și pentru a plasa linia infraorbitomeatală (LIOM) paralel cu receptorul de imagine. Pacientul este așezat pe scaun suficient de departe de stativul vertical Bucky, astfel încât capul să poată fi extins complet (Fig. 11.180). Dacă este necesar, pentru examinarea pacienților cu gât scurt sau hipersthenici, se înclină stativul vertical Bucky în jos, pentru a obține relația paralelă dintre grilă și linia infraorbitomeatală (LIOM) (Fig. 11.181). Dezavantajul înclinării stativului vertical Bucky este că raza centrală nu este orizontală, iar nivelurile hidroaerice pot să nu fie vizualizate la fel de ușor ca atunci când raza centrală este cu adevărat orizontală. Se hiperextinde gâtul pacientului cât mai mult posibil și se sprijină capul pe vertex. Dacă gura pacientului se deschide în timpul hiperextensiei, i se indică să țină gura închisă, pentru a deplasa anterior simfiza mandibulară. Se ajustează capul pacientului astfel încât MSP să fie perpendicular pe linia mediană a receptorului de imagine. Se ajustează tubul astfel încât raza centrală să fie perpendiculară pe linia infraorbitomeatală (LIOM) (Fig. 11.182; vezi și Fig. 11.180 și 11.181). Se imobilizează capul pacientului. În absența unei cleme pentru cap, se plasează o bandă de leucoplast cu suport adecvat peste vârful bărbiei și se fixează la părțile laterale ale unității radiografice. Nu se aplică direct suprafața adezivă pe pielea pacientului.
    • Punct de Centrare Fascicul: Orizontală și perpendiculară pe linia infraorbitomeatală (LIOM), trecând prin șaua turcească. Raza centrală pătrunde în planul mediosagital (MSP), la aproximativ [valoare lipsă în sursă] inci (1.9 cm) anterior de nivelul conductului auditiv extern (CAE).
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: apnee (oprirea respirației).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculSe ajustează câmpul de iradiere astfel încât să se extindă 1 țol (2.5 cm) dincolo de vârful nasului și pe laturile laterale. Câmpul de expunere trebuie să nu fie mai mare de 8 × 10 țoli (18 × 24 cm). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT

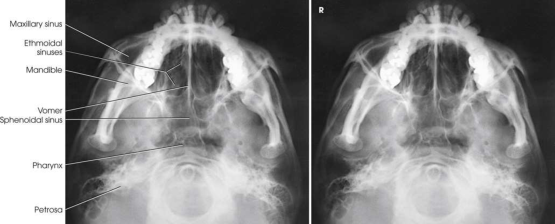

  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii: n Dovada colimării corecte și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes n Sinusul sfenoidal și sinusurile etmoidale n Fără înclinare (MSP poziționat perpendicular pe receptorul de imagine), evidențiat prin:
    • Distanță egală de la marginea laterală a craniului la condilii mandibulari pe ambele părți (bilateral) n Linia infraorbitomeatală (LIOM) poziționată paralel cu receptorul de imagine (extensie suficientă a gâtului), evidențiată prin:
    • Suprapunerea osului frontal anterior peste protuberanța mentonieră
    • Extensia insuficientă a gâtului va determina suprapunerea mandibulei peste sinusurile etmoidale. n Condilii mandibulari anterior față de stâncile temporale (piramidele pietroase) n Părți moi, detalii trabeculare osoase și niveluri hidroaerice, dacă sunt prezente. Referințe 1. HEW 76-8013, Manualul dozelor organice selectate. 2. Schüller A. Baza craniului în imaginea radiografică. Fortschr Röntgenstr. 1905;11:215. 3. Towne E.B. Eroziunea osului pietros prin tumora nervului acustic. Arch Otolaryngol. 1926;4:515. 4. Grashey R. Atlas de imagini radiografice tipice ale omului normal. În: Atlasele medicale Lehmann. vol. 5. ed. 2. München: īF Lehmann; 1912. 5. Altschul W. Contribuții la radiologia organului auditiv. Z Hals Nas Ohr. 1926;14:335. 6. Haas L. Procedeu pentru expunerea sagitală a regiunii șeii turcești. Fortschr Röntgenstr. 1927;36:1198. 7. Schüller A. Baza craniului în imaginea radiografică. Fortschr Röntgenstr. 1905;11:215. 8. Pfeifer W. Contribuție la valoarea schiagramei axiale a craniului. Arch Laryngol Rhinol. 1916;30(1). 9. Waters C.A. Modificarea poziției occipitofrontale în radiografia sinusurilor nazale accesorii. Arch Radiol Electrother. 1915;20(15). 10. Zanelli A. Incidențele radiografice ale articulației temporomandibulare. Radiol Med. 1929;16:495. 11. Cross K.S. Radiografia sinusurilor nazale accesorii. Med J Aust. 1927;14:569. 12. Flecker H. Radiografii ale antrului. AJR Am J Roentgenol. 1928;20:56 (scrisoare). 13. Waters C.A. Modificarea poziției occipitofrontale în examinarea radiografică a sinusurilor nazale accesorii. Arch Radiol ǖer. 1915;20(15). 14. Mahoney H.O. Pozițiile capului și sinusurilor. Xray Techn. 1930;1:89.
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Conform reperelor anatomice standard din tratat

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
