Rx Craniu — Incidență AP Axială — Incidență AP Axială (Metoda Towne) (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 11. Cranium, pagini 877–882

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 877–882
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
877, 878, 879, 880, 881, 882. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Traumatisme — Față și orbite
    • Grad de Recomandare: Grad B
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.2 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

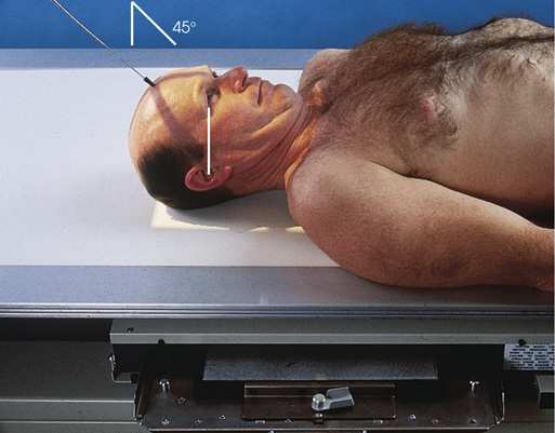

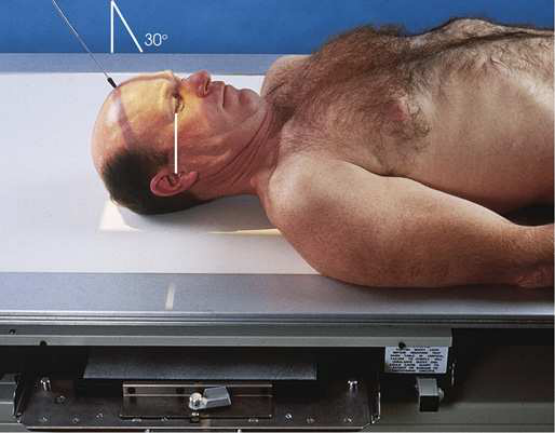

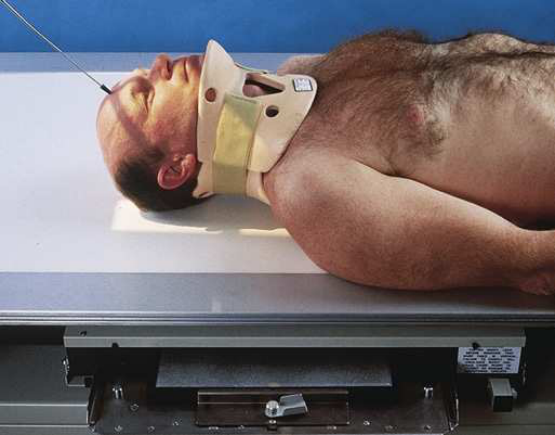

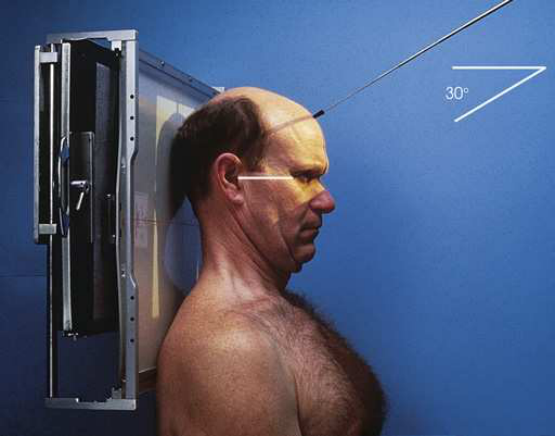

    • Poziție Pacient: Cu pacientul în decubit dorsal sau așezat în ortostatism, se centrează MSP al corpului pacientului pe linia mediană a grilei. Se poziționează brațele pacientului într-o poziție confortabilă și se ajustează umerii pentru a se afla în același plan orizontal. Pentru a asigura confortul pacientului fără creșterea distanței până la receptorul de imagine, se examinează pacientul hiperstenic sau obez în poziție șezândă-în ortostatism, dacă este posibil. Craniul poate fi apropiat de receptorul de imagine solicitând pacientului să se aplece posterior în lordoză și să-și sprijine umerii pe/de stativul vertical Bucky. Când acest lucru este imposibil, incidența dorită a regiunii occipitobazale poate fi obținută utilizând incidența PA axială descrisă de Haas (pp. 50-51). Metoda Haas este inversa incidenței AP axiale și produce un rezultat comparabil.; se ajustează capul pacientului astfel încât MSP să fie perpendicular pe linia mediană a receptorului de imagine. Se flectează gâtul pacientului suficient pentru a plasa linia orbitomeatală (LOM) perpendicular pe planul receptorului de imagine. Când pacientul nu poate flecta gâtul în această măsură, se ajustează gâtul astfel încât linia infraorbitomeatală (LIOM) să fie perpendiculară și apoi se mărește angulația razei centrale cu 7 grade (Fig. 11.66–11.69). Se poziționează centrul receptorului de imagine la nivelul sau în apropierea nivelului găurii occipitale mari (foramen magnum). Pentru imaginea localizată a dorsum sellae și a stâncilor temporale (piramidele pietroase), se ajustează receptorul de imagine astfel încât punctul său median să coincidă cu raza centrală. Receptorul de imagine este centrat la nivelul sau puțin sub nivelul planului ocluzal. Se verifică din nou poziția și se imobilizează capul pacientului.

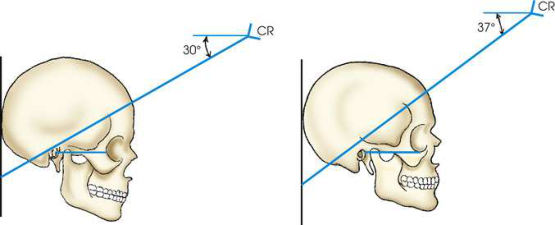

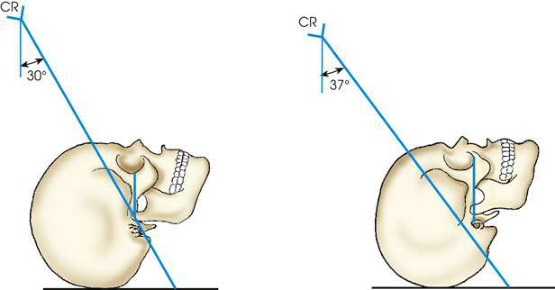

    • Punct de Centrare Fascicul: orientat prin gaura occipitală mare (foramen magnum) la un unghi caudal de 30 grade față de linia orbitomeatală (LOM) sau de 37 grade față de linia infraorbitomeatală (LIOM). Raza centrală intră la aproximativ 2 țoli (6.3 cm) deasupra glabelei și trece prin nivelul conductului auditiv extern (CAE).
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: apnee (oprirea respirației).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculSe ajustează câmpul de iradiere pentru a se extinde 1 țol (2.5 cm) dincolo de conturul cutanat al craniului. Se verifică lumina la vertex și pe ambele părți (bilateral). Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine

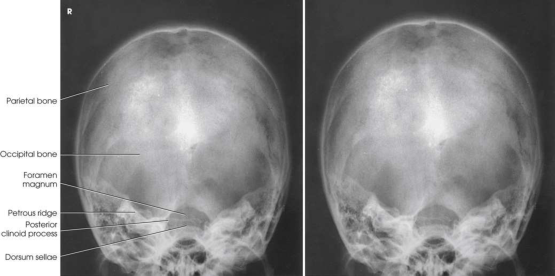

    • Criterii radiologice de calitate a imaginii:
    • Dovada colimării corecte și prezența markerului de lateralitate (D/S), plasat clar față de anatomia de interes
    • Craniul în întregime, fără rotație sau înclinare, evidențiat prin:
    • Distanțe egale de la marginile laterale ale craniului la marginile laterale ale găurii occipitale mari (foramen magnum), pe ambele părți (bilateral)
    • stânci temporale (piramide pietroase) simetrice
    • MSP al craniului aliniat cu axa longitudinală a câmpului colimat
    • Dorsum sellae și procesele clinoide posterioare vizibile în interiorul găurii occipitale mari (foramen magnum)
    • Detaliu osos al osului occipital și al țesuturilor moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Deși această tehnică este denumită cel mai frecvent Incidență AP Axială (Metoda Towne), 3 autori numeroși au descris variații ușor diferite. În 1912, Grashey 4 a publicat prima descriere a incidenței AP axiale a craniului. În 1926, Altschul 5 și Towne 3 au descris poziția. Altschul a recomandat coborârea accentuată a bărbiei și direcționarea razei centrale prin gaura occipitală mare (foramen magnum) la un unghi caudal de 40 grade. Towne (citându-l pe Chamberlain) a recomandat ca, având bărbia coborâtă, raza centrală să fie orientată prin MSP dintr-un punct situat la aproximativ 3 țoli (7.6 cm) deasupra sprâncenelor către gaura occipitală mare (foramen magnum). Towne nu a specificat angulația razei centrale, însă aceasta ar depinde de flexia gâtului.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
