📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Coloană vertebrală
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 2 (Foarte mică ~ 0.7 - 1.0 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

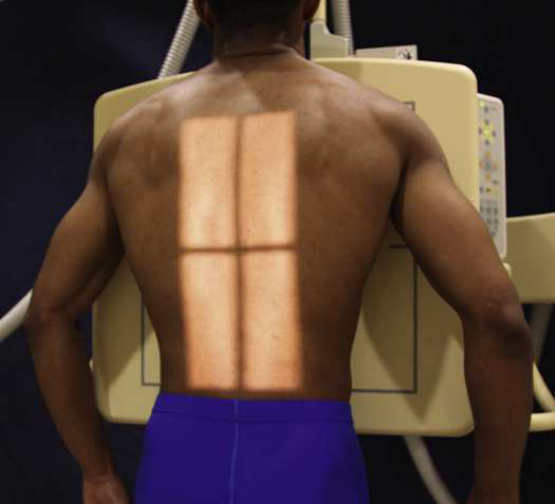

    • Poziție Pacient: pentru incidența PA, se așază pacientul în poziție șezândă sau în ortostatism, în fața stativului vertical Bucky (Fig. 9.137). Prima radiografie: pacientul este așezat în mod obișnuit sau se află în ortostatism pentru verificarea curburii coloanei vertebrale. se centrează MSP al corpului pacientului pe linia mediană a grilei. se lasă brațele pacientului să atârne relaxat pe lângă corp. dacă pacientul este în poziție șezândă, se flectează coatele și se sprijină mâinile pe coapse (Fig. 9.138). Nu se sprijină pacientul. se efectuează ecranarea gonadelor cu șorț plumbat.
    • Punct de Centrare Fascicul: perpendicular pe punctul de mijloc al receptorului de imagine. punctele de centrare pentru fiecare radiografie din serie vor fi dictate de sistemul utilizat.
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă

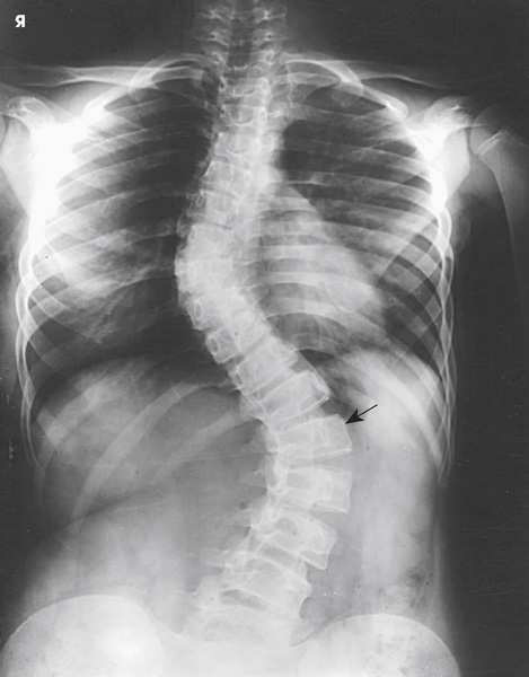

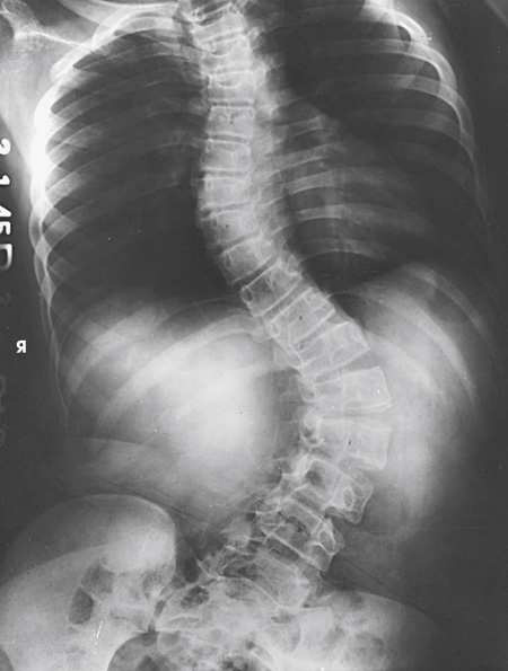

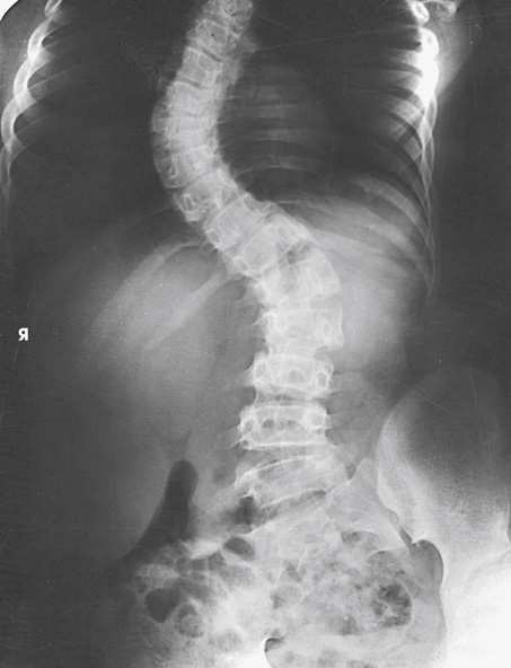

    • Comandă Respiratorie: apnee (oprirea respirației). A doua radiografie: se ridică șoldul sau piciorul pacientului de pe partea convexă a curburii primare cu aproximativ 3 sau 4 țoli (7.6–10.2 cm), plasând un bloc, o carte sau săculeți cu nisip sub fesă sau picior (Fig. 9.139). Ferguson 32 a specificat că ridicarea trebuie să fie suficientă pentru a-l determina pe pacient să depună un anumit efort pentru menținerea poziției. Nu se sprijină pacientul. se efectuează ecranarea gonadelor cu șorț plumbat. apnee (oprirea respirației). se obțin radiografii suplimentare (dacă este necesar), cu ridicarea șoldului de pe partea opusă curburii majore sau primare (Fig. 9.140) sau cu pacientul în poziție de decubit (Fig. 9.141).
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare Fasciculamploarea colimării depinde de tipul sistemului de imagistică utilizat, precum și de severitatea scoliozei pacientului. trebuie acordată atenție includerii exclusiv a anatomiei de interes. lățimea câmpului colimat trebuie să fie mai mică decât lățimea receptorului de imagine. se verifică întotdeauna imaginile examinării anterioare pentru a determina amploarea curburii.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii:
    • Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
    • coloana toracală și lombară trebuie să includă aproximativ 1 țol (2.5 cm) din crestele iliace
    • coloana vertebrală aliniată pe centrul imaginii
    • Detalii trabeculare osoase și țesuturile moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

O altă serie de radiografii pentru scolioză, utilizată pe scară largă, constă din patru imagini ale coloanei toracale și lombare: incidență PA directă cu pacientul în ortostatism, incidență PA directă cu pacientul în decubit ventral și incidențe PA cu flexie laterală alternativă dreaptă și stângă, în poziție de decubit ventral. pozițiile de înclinare dreaptă și stângă sunt descrise în secțiunea următoare. Young et al. 33 au descris în detaliu aplicarea acestei proceduri pentru scolioză. Ei au recomandat adăugarea unei incidențe de profil (lateral), efectuată cu pacientul în ortostatism, pentru evidențierea spondilolistezisului sau a unui grad exagerat de cifoză ori lordoză. Kittleson și Lim 34 au descris metodele Ferguson și Cobb de măsurare a scoliozei.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
