Rx Articulațiile zigapofizare lombare — Incidență Oblică Antero-Posterioară (AP) — Se obțin radiografii RPO și Oblică Posterioară Stângă (OPS / LPO). (Merrill)

Sursă și prelucrare editorială

Ciornă pentru revizuire

Proveniență
1 referință declarată
Fidelitatea preluării
Nedocumentată
Revizuire medicală
Nedocumentată

Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.

Detalii despre surse și verificări

Merrill’s Atlas, 9. Vertebral Column, pagini 734–738

Ediție / versiune a sursei
Neprecizată
Pagină / secțiune
Pagini: 734–738
Relația cu protocolul
Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
Data consultării
Nedocumentată

Prelucrarea acestei pagini

Mod de prelucrare
Nedocumentat pentru această pagină
Adaptări față de sursă
Nedocumentate; absența evidenței nu confirmă o preluare integrală.
Responsabil pentru prelucrare
Neprecizat
Atribuire existentă în pagină
Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
Pagini în evidența preluării
734, 735, 736, 737, 738. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
Versiunea paginii
Neînregistrată
Actualizare declarată a paginii
2026-09-16 — distinctă de revizuirea medicală.

Verificarea fidelității: Nedocumentată

Revizuirea medicală: Nedocumentată

📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Coloană vertebrală
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 2 (Foarte mică ~ 1.0 - 1.5 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul


    • Poziție Pacient: Când sunt indicate incidențele oblice, acestea se efectuează în general imediat după incidența Antero-Posterioară (AP) și în aceeași poziție a corpului (în decubit sau în ortostatism). Se instruiește pacientul să se rotească din decubit dorsal spre partea de interes cu aproximativ 45 de grade pentru a evidenția articulațiile cele mai apropiate de receptorul de imagine. Poziția oblică a corpului la 60 de grade față de planul receptorului de imagine poate fi necesară pentru a evidenția articulațiile zigapofizare L5–S1. Se ajustează corpul pacientului astfel încât axa longitudinală a pacientului să fie paralelă cu axa longitudinală a mesei radiologice. Se centrează coloana vertebrală a pacientului pe linia mediană a grilei. În Incidență Oblică, Coloana Lombară se află în planul longitudinal care trece la 2 țoli (5 cm) medial de spina iliacă antero-superioară (SIAS) ridicată. Se instruiește pacientul să plaseze brațele într-o poziție confortabilă. Un suport poate fi plasat sub Umărul, Șoldul și Genunchiul ridicate pentru a evita mișcarea pacientului (Figs. 9.95 și 9.96). Se efectuează ecranarea gonadelor cu șorț plumbat.
    • Punct de Centrare Fascicul: Regiunea lombară: perpendicular, pentru a intra la 2 țoli (5 cm) medial față de SIAS ridicată și la 1–1.5 țoli (2.5–3.8 cm) deasupra crestelor iliace (L3). Articulația zigapofizară L5–S1: perpendicular, pentru a intra la 2 țoli (5 cm) medial față de SIAS ridicată și la punctul situat la jumătatea distanței dintre creasta iliacă și SIAS. Se centrează receptorul de imagine pe raza centrală.
    • Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
    • Comandă Respiratorie: Apnee la sfârșitul expirului complet.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Nespecificat în fragmentul extras; de verificat în sursă
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculAjustați câmpul de iradiere la: 9 × 12 țoli (23 × 30 cm) pe colimator pentru receptorul de imagine de 10 × 12 țoli (24 × 30 cm); 9 × 14 țoli (23 × 35 cm) pe colimator pentru receptorul de imagine de 14 × 17 țoli (35 × 43 cm); 8 × 10 țoli (18 × 24 cm) pe colimator pentru articulația zigapofizară L5–S1. Plasați markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT
  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii:
    • Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
    • Regiunea de la coloana toracală inferioară până la sacru
    • Articulațiile zigapofizare cele mai apropiate de receptorul de imagine — deschise și vizibile uniform prin corpurile vertebrale

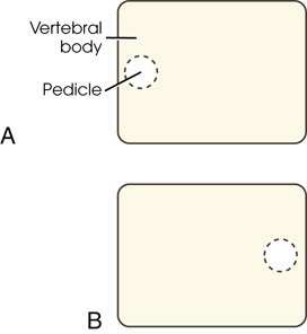

    • Când articulația nu este bine vizibilă, iar pediculul este anterior pe corpul vertebral, pacientul nu este rotit suficient (Fig. 9.99A).
    • Când articulația nu este bine vizibilă, iar pediculul este posterior pe corpul vertebral, pacientul este rotit prea mult (vezi Fig. 9.99B).
    • Coloana vertebrală paralelă cu masa radiologică, astfel încât spațiile articulare intervertebrale T12–L1 și L1–L2 să rămână deschise
    • Detalii trabeculare osoase și țesuturile moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Deși poziția obișnuită a corpului în oblică la 45 de grade evidențiază majoritatea spațiilor articulare zigapofizare L3–S1, 25% dintre articulațiile L1–L2 și L2–L3 sunt vizualizate în incidența AP, iar un procent mic dintre articulațiile L4–L5 și L5–S1 sunt vizibile în incidența de profil (laterală). 21

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
