Rx Regiune Cervicotoracică — Incidență de Profil — Tehnica Înotătorului, Profil Drept sau Stâng (Merrill)
Sursă și prelucrare editorială
Ciornă pentru revizuire
- Proveniență
- 1 referință declarată
- Fidelitatea preluării
- Nedocumentată
- Revizuire medicală
- Nedocumentată
Referințele declarate nu confirmă singure fidelitatea preluării sau aprobarea protocolului pentru utilizare locală.
Detalii despre surse și verificări
Merrill’s Atlas, 9. Vertebral Column, pagini 705–707
- Ediție / versiune a sursei
- Neprecizată
- Pagină / secțiune
- Pagini: 705–707
- Relația cu protocolul
- Nedocumentată: poate fi sursă de preluare sau referință suplimentară.
- Data consultării
- Nedocumentată
Prelucrarea acestei pagini
- Mod de prelucrare
- Nedocumentat pentru această pagină
- Adaptări față de sursă
- Nedocumentate; absența evidenței nu confirmă o preluare integrală.
- Responsabil pentru prelucrare
- Neprecizat
- Atribuire existentă în pagină
- Referință Merrill. Această atribuire nu identifică automat autorul sursei sau revizorul medical.
- Pagini în evidența preluării
- 705, 706, 707. Numerotarea și sursa corespunzătoare trebuie confruntate cu originalul.
- Versiunea paginii
- Neînregistrată
- Actualizare declarată a paginii
- 2026-09-16 — distinctă de revizuirea medicală.
Verificarea fidelității: Nedocumentată
Revizuirea medicală: Nedocumentată
1. Rezumat Clinic & Indicații
- Conform reperelor anatomice standard din tratat
Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)
- Capitol Ghid IRIS: Coloană vertebrală & Traumatisme
- Grad de Recomandare: Grad A
- Nivel de Iradiere Estimată:
Clasa 1 (Minimă < 0.2 mSv)
2. Poziționare & Centrare Fascicul

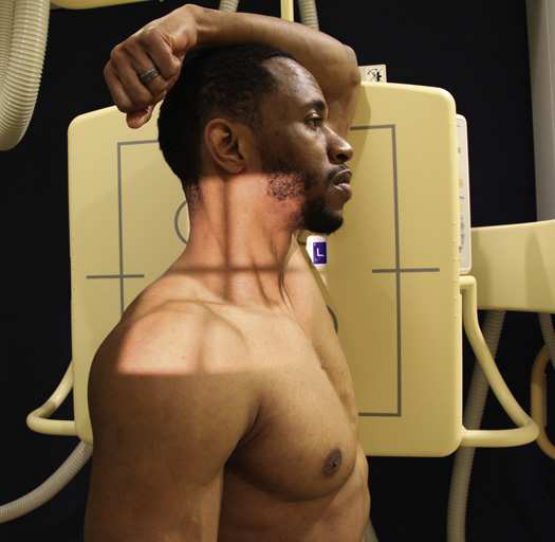

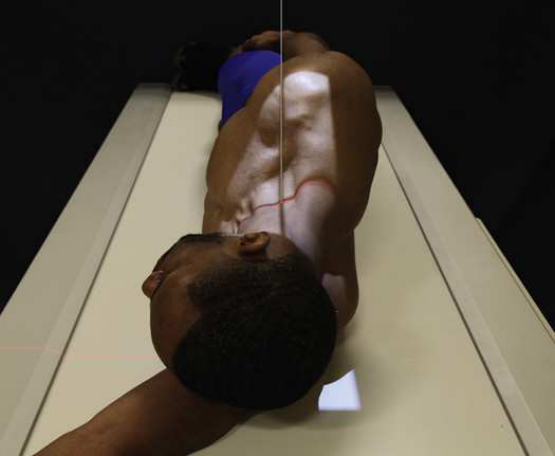

Poziție Pacient: Decubit: se așază pacientul în decubit lateral, cu capul ridicat pe brațul pacientului sau pe un alt suport ferm (Fig. 9.64). În ortostatism: se așază pacientul în poziție de profil, fie în poziție șezândă, fie în ortostatism, sprijinit de stativul vertical Bucky (Fig. 9.65).; Se centrează MCP al corpului pe linia mediană a grilei. Se extinde brațul cel mai apropiat de receptorul de imagine deasupra capului. Dacă pacientul este în ortostatism, se flectează cotul și se sprijină antebrațul pe capul pacientului (vezi
Se poziționează brațul îndepărtat de receptorul de imagine în jos, de-a lungul corpului pacientului, și se coboară umărul cât mai mult posibil. 11 În plus, capul humeral poate fi deplasat în direcția opusă celei a celuilalt umăr 12, 13 (se recomandă posterior). Se poziționează capul și corpul în profil strict, cu MSP paralel cu planul receptorului de imagine. Dacă pacientul este în decubit, se poate plasa un suport sub porțiunea inferioară a toracelui. Se centrează receptorul de imagine la nivelul spațiului discal intervertebral C7–T1, situat la 2 țol (5 cm) deasupra incizurii jugulare (furculița sternală). se efectuează ecranarea gonadelor cu șorț plumbat.
Punct de Centrare Fascicul: Orientat spre spațiul discal intervertebral C7–T1: perpendicular 12 dacă umărul îndepărtat de receptorul de imagine este bine coborât sau la un unghi caudal de 3 la 5 grade 14 când umărul este imobil și nu poate fi coborât suficient. Monda 15 a recomandat o angulare cranială de 5 la 15 grade pentru a evidenția mai bine spațiile discale intervertebrale când coloana vertebrală este înclinată din cauza umerilor lați sau a porțiunii inferioare a coloanei vertebrale care nu este ridicată. Unghiul corect face ca raza centrală să fie perpendiculară pe axa longitudinală a coloanei vertebrale înclinate.
- Distanță Focar-Film (DFF / SID): Nespecificat în fragmentul extras; de verificat în sursă
- Comandă Respiratorie: apnee (oprirea respirației); sau, dacă pacientul poate coopera și poate fi imobilizat, tehnica de estompare prin respirație superficială (tehnică respiratorie) poate fi utilizată pentru a estompa anatomia pulmonară.
3. Parametri Tehnici Expunere
Parametru Tehnic Valoare Configurare Generator / Tub Tensiune Tub (kV) DE CONFIGURAT PE APARAT Sarcină / Produs Curent-Timp (mAs) DE CONFIGURAT PE APARAT Distanță Focar-Film (DFF / SID) Nespecificat în fragmentul extras; de verificat în sursă Grilă Antidifuzoare (Bucky) DE CONFIGURAT PE APARAT Dimensiune Focar DE CONFIGURAT PE APARAT Camere de Ionizare AEC DE CONFIGURAT PE APARAT Colimare Fascicul Se ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat. Filtru compensator Această incidență poate beneficia de utilizarea unui filtru compensator datorită diferenței extreme dintre partea inferioară subțire a gâtului și regiunea toracică superioară foarte groasă. Prin utilizarea unui filtru special conceput, zona C7–T1 poate fi vizualizată pe o singură imagine. Filtrare Tub DE CONFIGURAT PE APARAT 4. Criterii de Calitate & Reușită Imagine
- Criterii radiologice de calitate a imaginii:
- Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
- Penetrare adecvată a razelor X prin regiunea umărului, evidențiind vertebrele cervicale inferioare și toracice superioare, nu în mod apreciabil
5. Protecție Radiologică (ALARA)
- Nespecificat în fragmentul extras; de verificat în sursă
Observații Clinice & Tehnice
Consultați Capitolul 12 din Volumul 2 pentru descrierea poziționării utilizate la pacienții cu suspiciune de traumatism al coloanei cervicale / în regim de urgență.
🖼️ Imagini


- Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
- Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
- Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Nespecificat în fragmentul extras; de verificat în sursă).
- Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
- Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
