📷 Radiografie Convențională (Rx)Actualizat: 2026-09-16Autor: Referință Merrill

  • 1. Rezumat Clinic & Indicații


    • Conform reperelor anatomice standard din tratat

    Referință Primară: Ghidul Național IRIS (Ordinul MS 1342/2012)

    • Capitol Ghid IRIS: Coloană vertebrală & Traumatisme
    • Grad de Recomandare: Grad A
    • Nivel de Iradiere Estimată: Clasa 1 (Minimă < 0.2 mSv)

    Deschide Ghidul IRIS Aplicația Oficială PWA

  • 2. Poziționare & Centrare Fascicul

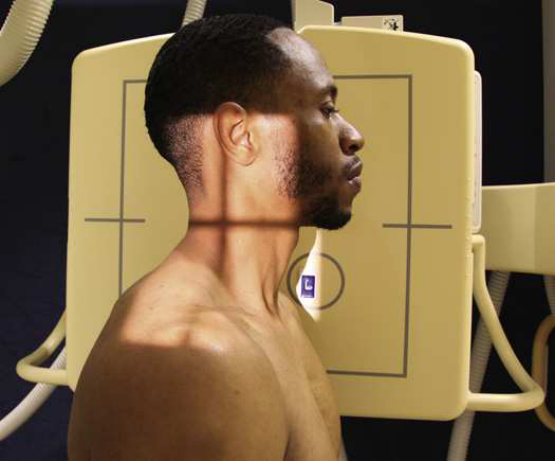

    • Poziție Pacient: Se așază pacientul în poziție de profil strict, fie șezând, fie în ortostatism, în fața stativului vertical Bucky. Axa longitudinală a coloanei cervicale trebuie să fie paralelă cu planul receptorului de imagine. Se instruiește pacientul să stea drept, șezând sau în picioare, apoi se ajustează înălțimea receptorului de imagine astfel încât acesta să fie centrat la nivelul C4. Marginea superioară a receptorului de imagine se află la aproximativ 1 țol (2.5 cm) deasupra conductului auditiv extern (CAE).; Se centrează planul coronal care trece prin vârfurile mastoidelor pe linia mediană a receptorului de imagine. Se apropie pacientul suficient de stativul vertical Bucky pentru a permite umărului adiacent să se sprijine pe dispozitiv (Fig. 9.42). (Această incidență poate fi efectuată utilizând o grilă.) Se rotesc umerii anterior sau posterior în funcție de cifoza naturală a spatelui: dacă pacientul are umerii aduși înainte, se rotesc umerii anterior; în caz contrar, se rotesc posterior. Se ajustează umerii astfel încât să se afle în același plan orizontal, se coboară cât mai mult posibil și se imobilizează prin atașarea unui săculeț mic cu nisip la fiecare încheietură a mâinii. Săculeții cu nisip trebuie să aibă greutăți egale. Se verifică atent ca pacientul să nu ridice umărul. Se ridică ușor bărbia sau se instruiește pacientul să protruzioneze mandibula pentru a preveni suprapunerea ramurilor mandibulare peste coloana vertebrală. În același timp, cu MSP al capului vertical, se instruiește pacientul să privească fix un punct de pe perete; aceasta ajută la menținerea poziției capului. Se efectuează ecranarea gonadelor cu șorț plumbat.
    • Punct de Centrare Fascicul: Orizontală și perpendiculară la nivelul C4. Prin această centrare, conturul mărit al umărului cel mai îndepărtat de receptorul de imagine se proiectează sub porțiunea inferioară a coloanei cervicale.
    • Distanță Focar-Film (DFF / SID): Se recomandă o SID de 60 până la 72 inci (152 până la 183 cm), pentru a compensa OID crescută. O distanță mai mare facilitează vizualizarea vertebrei C7.
    • Comandă Respiratorie: Apnee la sfârșitul expirului profund complet (diafragm ridicat) pentru a obține coborârea maximă a umerilor.
  • 3. Parametri Tehnici Expunere


    Parametru TehnicValoare Configurare Generator / Tub
    Tensiune Tub (kV)DE CONFIGURAT PE APARAT
    Sarcină / Produs Curent-Timp (mAs)DE CONFIGURAT PE APARAT
    Distanță Focar-Film (DFF / SID)Se recomandă o SID de 60 până la 72 inci (152 până la 183 cm), pentru a compensa OID crescută. O distanță mai mare facilitează vizualizarea vertebrei C7.
    Grilă Antidifuzoare (Bucky)DE CONFIGURAT PE APARAT
    Dimensiune FocarDE CONFIGURAT PE APARAT
    Camere de Ionizare AECDE CONFIGURAT PE APARAT
    Colimare FasciculSe ajustează câmpul de iradiere la formatul 24 × 30 cm pe colimator. Se plasează markerul de lateralitate (D/S) în câmpul de expunere colimat.
    Filtrare TubDE CONFIGURAT PE APARAT

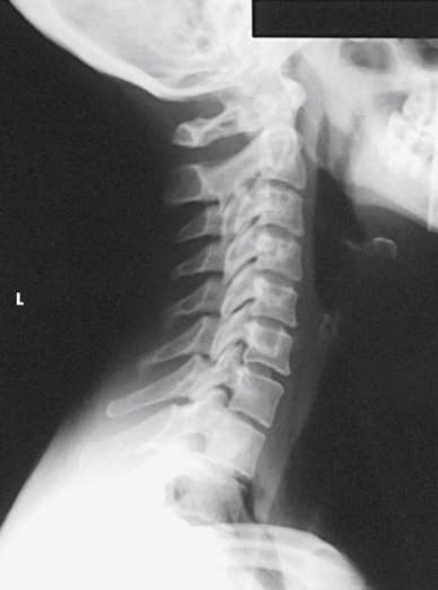

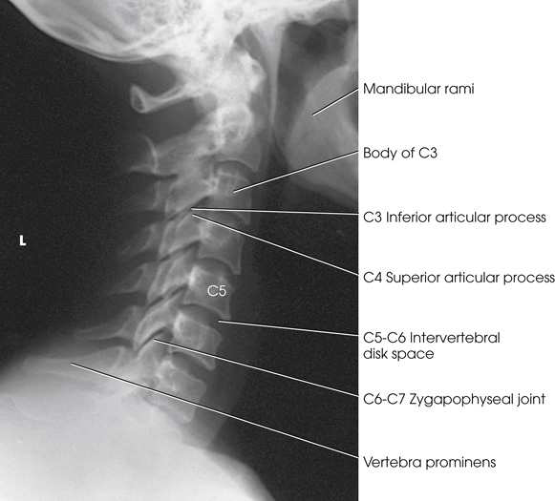

  • 4. Criterii de Calitate & Reușită Imagine


    • Criterii radiologice de calitate a imaginii:
    • Evidențierea colimării corecte și prezența markerului de lateralitate (D/S), plasat fără a se suprapune peste anatomia de interes
    • Toate cele șapte vertebre cervicale și cel puțin o treime din T1 (în caz contrar, se recomandă o radiografie separată a regiunii cervicotoracice)
    • C4 în centrul radiografiei
    • Gâtul în extensie, astfel încât ramurile mandibulare să nu se suprapună peste atlas sau axis
    • Absența rotației anatomice (simetrie bilaterală perfectă) sau a înclinării coloanei cervicale
    • Articulații zigapofizare suprapuse și spații discale intervertebrale deschise
    • Ramurile mandibulei suprapuse sau aproape suprapuse
    • Procesele spinoase vizualizate din profil
    • Detalii trabeculare osoase și țesuturile moi înconjurătoare
  • 5. Protecție Radiologică (ALARA)


    • Nespecificat în fragmentul extras; de verificat în sursă

Observații Clinice & Tehnice

Dacă se suspectează un traumatism al coloanei cervicale / o situație de urgență, această incidență trebuie efectuată prima și validată de medicul radiolog înainte de realizarea unor imagini suplimentare. Consultați Capitolul 12 din Volumul 2 pentru detalii privind realizarea acestei incidențe la pacienții cu suspiciune de traumatism al coloanei cervicale / în regim de urgență.

🖼️ Imagini

  1. Identificarea și verificarea pacientului: verificare identitate, zonă de examinat, consimțământ conform procedurii și evaluarea posibilității unei sarcini, când este relevantă.
  2. Pregătire: îndepărtarea oricăror obiecte radiopace (bijuterii, agrafe, fermoare, proteze, pansamente dense).
  3. Poziționare precisă: alinierea receptorului de imagine și a tubului la distanța prescrisă (Se recomandă o SID de 60 până la 72 inci (152 până la 183 cm), pentru a compensa OID crescută. O distanță mai mare facilitează vizualizarea vertebrei C7.).
  4. Colimare strictă: adaptarea fasciculului strict la regiunea de diagnostic pentru scăderea iradierii și reducerea radiației difuze.
  5. Radioprotecție: verificarea politicii RX, cu măsuri distincte pentru pacient, personal și însoțitor.
